SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

發布時間:2018-10-09 責任編輯:wenwei

【導讀】LVDS(Low Voltage Differential Signaling)即低壓差分信號傳輸,是一種滿足當今高性能數據傳輸應用的新型技術,LVDS 數據線連接廣泛應用于高速數據信號傳輸,例如液晶顯示屏普遍采用LVDS接口,LVDS也在計算機、通信設備、消費電子等產品中得到廣泛應用,這些應用需要ESD靜電保護元件來保護敏感的IC 器件,確保數據在高速傳輸中保持信號完整,SLA3304DT6經過實驗驗證,高溫長線傳輸不丟包。

ESD SLA3304DT6 可以保護4路雙向I/O進出口線,能吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電30KV,無需擔心其性能發生減退,并可在極低的箝位電壓下安全地耗散13A的8/20μs波形浪涌電流(IEC61000-4-5)。

SLA3304DT6 封裝SOT-26, 最大反向工作電壓3.3V, 具有非常低的漏電流(最大0.1uA),其電性如下:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

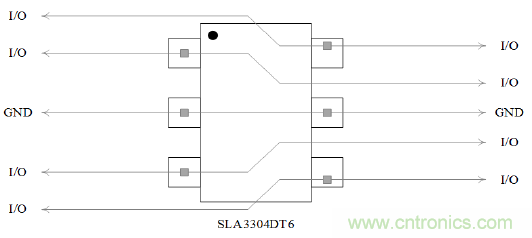

SLA3304DT6結構圖:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

SLA3304DT6 PCB板布線圖:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

SLA3304DT6 網口高溫丟包驗證:

測試數量:兩塊測試板

測試儀器:網絡分析儀,烤箱

驗證條件:

網線長度100米時,信號仍維持。驗證結果:不丟包.

網線長度100米時,并且放入烤箱中,并將溫度升高至80度時,時間持續30分鐘,信號仍維持。驗證結果:不丟包。

驗證設備:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

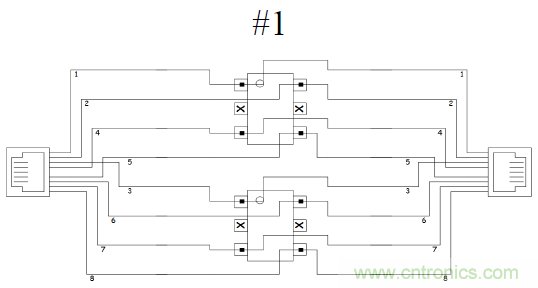

PCB板1:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

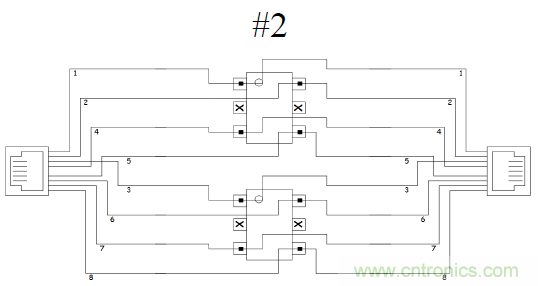

PCB板2:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

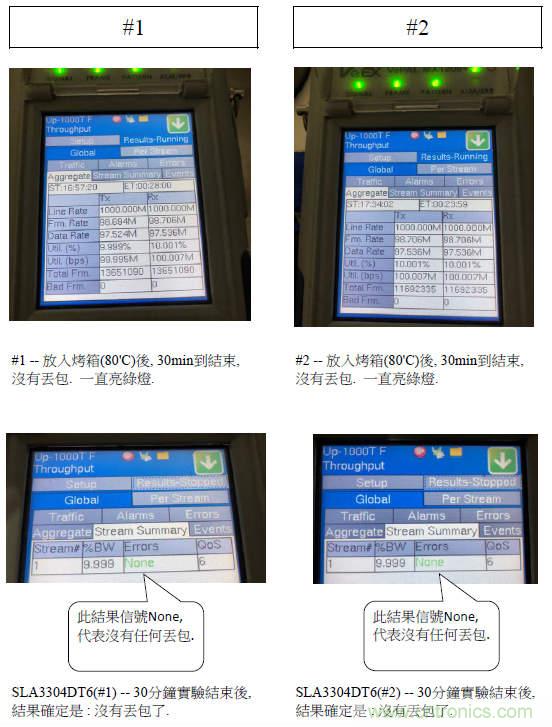

驗證過程和結果:

SLA3304DT6 為LVDS信號提供靜電保護 高溫長線不丟包

ESD SLA3304DT6 適用于:手機及配件,總線保護,便攜式儀器,個人數字助理(PDA).
