【導讀】本次實驗的目的是研究將MOS場效應晶體管（NMOS和PMOS）連接為二極管時的正向/反向電流與電壓特性。
材料:
● ADALM2000主動學習模塊
● 無焊面包板
● 一個100 Ω電阻
● 一個ZVN2110A NMOS晶體管
● 一個ZVP2110A PMOS晶體管
NMOS說明
增強型NMOS晶體管柵源的電流與電壓特性可以使用ADALM2000實驗室硬件和以下連接來測量。使用面包板，將波形發生器W1連接到電阻R1的一端。將示波器輸入2+也連接到這里。將M1的柵極和漏極連接到R1的另一端，如圖所示。M1的源極連接至負電源Vn(–5 V)。將示波器輸入2-和示波器輸入1+連接到M1的柵極-漏極節點。示波器輸入1–最好接地，以降低噪聲影響。構建電路時，確保關閉電源Vn。確保所有連接都正確之后，接通電源。

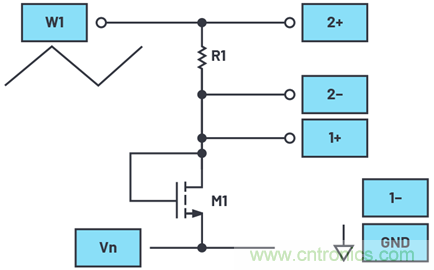

圖1.NMOS二極管連接圖。
硬件設置
波形發生器配置為100 Hz三角波，峰峰值幅度為10 V，偏移為0 V。示波器的差分通道2（2+、2-）用于測量電阻（和晶體管）中的電流。連接示波器通道1 (1+)的單端輸入，以測量晶體管兩端的電壓。流過晶體管的電流是2+和2-之間的電壓差除以電阻值(100 Ω)的結果。
圖2.NMOS二極管面包板電路。
程序步驟
將捕獲的數據加載到Excel表格中，計算電流。計算并繪制電流與晶體管兩端電壓(VGS)的曲線。應沒有反向流動電流。在正向?qū)▍^(qū)域，電壓-電流應呈二次函數關系。計算并繪制電流與VGS的平方根曲線。比較兩條曲線的形狀并評論。VGS的平方根曲線。比較兩條曲線的形狀并評論。
圖3.NMOS二極管XY曲線。
PMOS說明
使用PMOS器件，重復實驗。連接方法類似，如圖4所示。您可能注意到，在本示例中，示波器輸入的極性發生反向。所以，示波器屏幕的電壓和電流方向與NMOS示例中類似。M1的源極連接至正電源Vp (+5 V)。將示波器輸入2+和示波器輸入1–連接到M1的柵極-漏極節點。構建電路時，確保關閉電源(Vp)。確保所有連接都正確之后，接通電源。

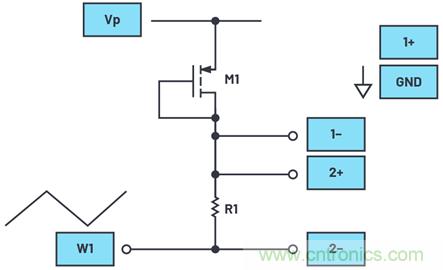

圖4.PMOS二極管連接圖。
硬件設置
波形發生器配置為100 Hz三角波，峰峰值幅度為10 V，偏移為0 V。示波器的差分通道2（2+、2-）用于測量電阻（和晶體管）中的電流。連接示波器通道1 (1–)的單端輸入以測量晶體管兩端的電壓。流過晶體管的電流是2+和2-之間的電壓差除以電阻值(100 Ω)的結果。

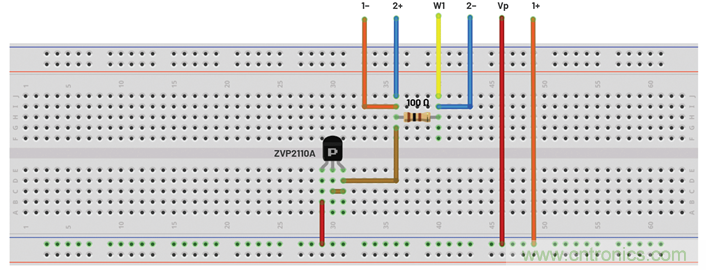

圖5.PMOS二極管面包板電路。
程序步驟
將捕獲的數據加載到Excel表格中，計算電流。計算并繪制電流與VGS的曲線。應沒有反向流動電流。在正向?qū)▍^(qū)域，電壓和電流應呈二次函數關系。計算并繪制電流(ID)與VGS的平方根曲線。比較兩條曲線的形狀并評論。
圖6.PMOS二極管XY曲線。
問題
● 通過繪制ID和VGS的測量數據曲線，找到并報告VTH和K (W/L)的值。比較NMOS和PMOS的VTH和K (W/L)值，有什么區別？
