什么是MHL接口？
Mobile High-Definition Link (MHL) 移動終端高清影音標準接口，是一種連接便攜式消費電子裝置的影音標準接口，MHL 僅使用一條信號電纜，通過標準 HDMI 輸入接口即可呈現于高清電視上。它運用了現有的 Micro USB接口，不論是手機、數碼相機、數字攝影機和便攜式多媒體播放器， 皆可將完整的媒體內容直接傳輸?shù)诫娨暽锨也粨p傷影片高分辨率的效果。

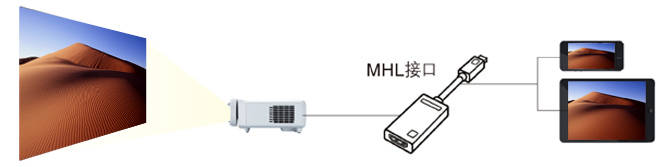

說簡單點這個就是HDMI接口的增強型。兼容HDMI接口，越來越多的顯示器或投影儀支持MHL接口。

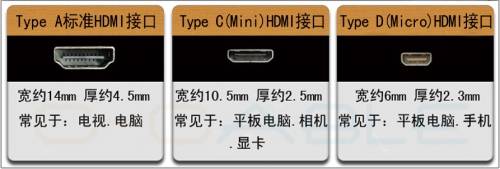

三種常見的HDMI接口對比。Type A、C 、D的針腳數量和定義都相同，只是排序不同而已。Type B接口比較少見。

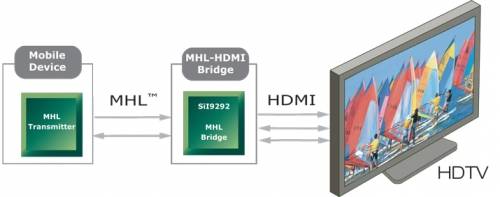

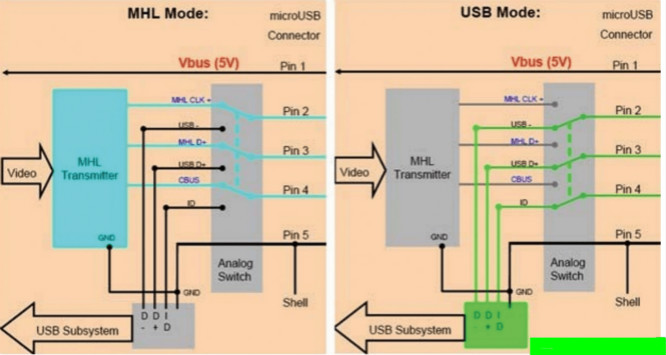

MHL的信號轉換原理流程
MHL有一個優勢是它能夠傳輸所有各種格式的信號。手機與電視大不同在于它能夠支持多種媒體格式，包括 MPEG4、H.264、AVI、Quicktime、Windows Media甚至是 RM/RMVB。MHL讓電視省去了解壓縮的環節，視頻質量不會受到損失。
一套行之有效的MHL方案至少應包括兩個部分：MHL Source和MHL Sink。MHL Source里面包含MHL發送IC（MHL Transmitters），是一個負責單一信號流的數字多媒體傳送器，將影音數據轉換成MHL數據流，通常安裝在手機等移動終端內；MHL Sink內含MHL橋接IC（MHL Bridges），負責將M H L數據流還原成電視機能夠“理解”的標準HDMI信號。

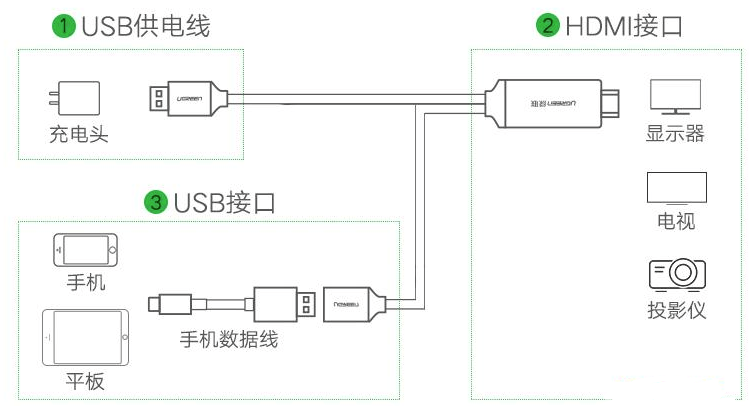

MHL接口靜電保護方案包括三個部分

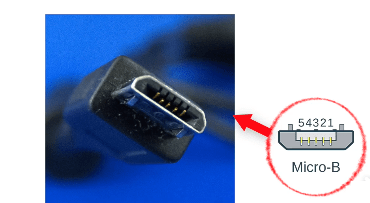

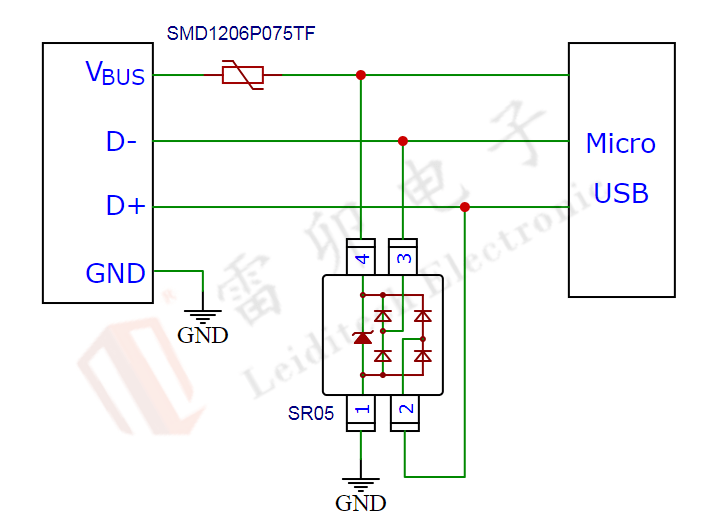

Micro USB靜電保護方案
方案優點：USB提供500Mbps的傳輸速度，本方案采用單顆器件防護,節約空間，保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV
如對Vbus有過流要求，需配PTC保護。

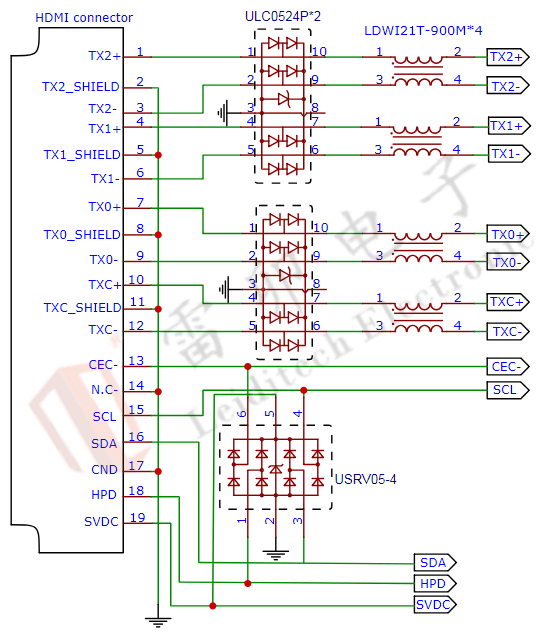

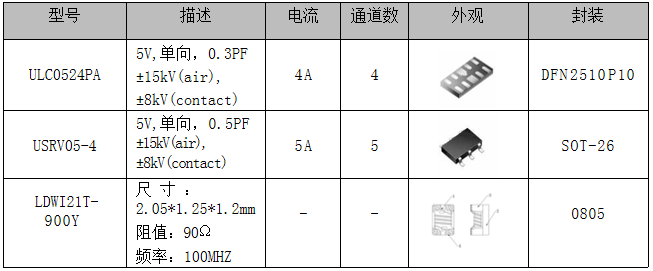

標準HDMI接口防靜電方案

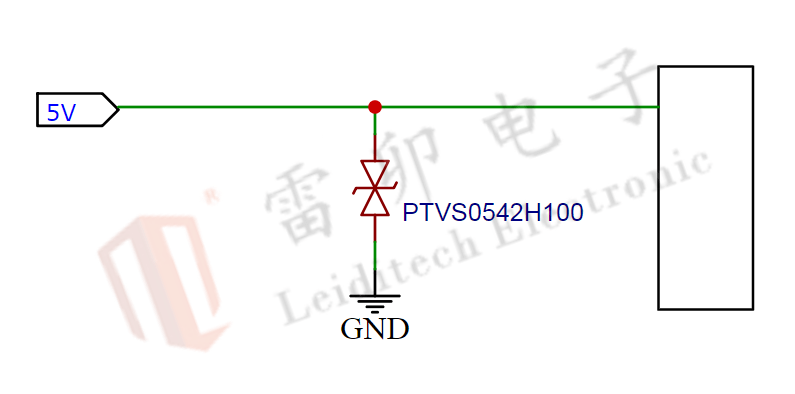

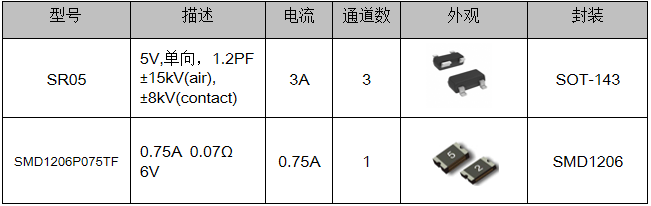

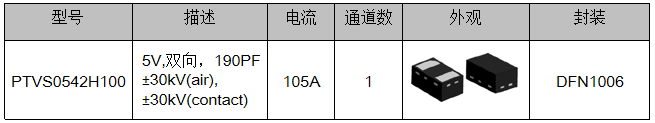

標準USB供電5V靜電保護方案
方案優點：用于滿足電源接口的靜電保護，滿足IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。
