產品特性：

• 電線自動卷線功能
• 自動化熱壓縮結合
• 回流焊接
• 無鹵素基板

應用范圍：

• 主要用于數碼家用電器

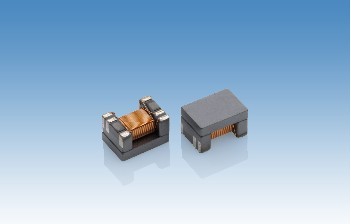

TDK股份有限公司的子公司TDK-EPC公司開發出SMD型LAN用脈沖變壓器(產品名稱:ALT4532-001T)，并于2月開始量產。該新產品與敝社以往產品相比,不僅保有同等的電氣特性(電感: 200µH min.，插入損耗: 1.5dB max.)，而且，其產品設計可適用于自動化工法，實現了產品質量的提高以及安定供給。該產品不僅增加了電線自動卷線功能，與電極接合處的連接也實現了自動化熱壓縮結合(thermo compression bonding)，在生產工藝方面進行了充分合理的設計。

特別在使用于模塊(module)的情況下，敝社以往的產品在裝載時，基板與脈沖變壓器是先通過手動方式進行配線處理。然后，為保持其安定性還需要使用樹脂來固定基板和零件。而該SMD型新產品，可利用回流(reflow)方式一次完成基板裝載,從而可以簡化生產工序。

除此之外，該產品充分發揮SMD的優勢，在與共模濾波器(用于除去差分傳輸噪聲)并用的情況下,與以往產品相比，實現了實裝面積的進一步縮小，可以滿足顧客的需求。

該產品用來傳送高速LAN(如100BASE-TX)差分傳輸脈沖信號，主要用于數碼家用電器。


術語

SMD：Surface Mount Device的縮寫。把電子零件實際安裝在電路基板上的技術稱為表面貼裝技術(SMT)。而采用該技術的電子零件，則稱為表面貼裝器件(SMD)。 100BASE-TX：LAN(局部區域網)的規格之一。

主要應用

數碼家電等等。

主要特點 兼容自動卷線工法的SMD產品，實現顧客對產品形狀的需求； 對應自動裝載，回流焊接，無鹵素基板。

主要特性

電感	200µH min.
插入損耗 (insertion loss)	1.5dB max.
線間容量	35pF max.
可耐電壓	AC 1500V/1 minute
使用溫度范圍	0°C～+70°C
形狀	4.5×3.2×2.8mm
