如何選擇熱電偶套管和熱電阻套管的形式及安裝方式

發布時間:2020-03-13 責任編輯:lina

【導讀】溫度計套管是套在熱電偶、熱電阻或溫度計的測溫元件外面或預先安裝在設備上,抵御被測介質的壓力和腐蝕的溫度傳感器安裝件。

溫度計套管是套在熱電偶、熱電阻或溫度計的測溫元件外面或預先安裝在設備上,抵御被測介質的壓力和腐蝕的溫度傳感器安裝件。

1、熱電偶套管和熱電阻套管制作工藝的選擇
熱電偶套管和熱電阻套管作有兩種工藝:一種是鋼管焊接式,另一種是整休鉆孔式。

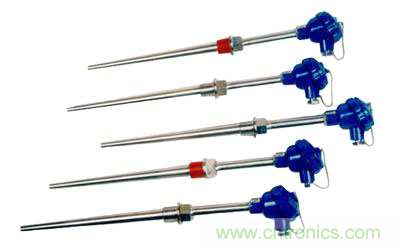

①鋼管焊接式為鋼管一端封堵成形,套管一般壁較薄,內孔較大,因此抗壓能力不高,只能到6.4MPa。如果套管安裝在管道上,即使操作壓力很小,但由于流體流速較大,套管也會在沖擊力的振動下發生斷裂損壞,比如循環水泵出口位置的套管,如果選擇不當,極易發生損壞,甚至事故。同時,因鋼管內孔均較大,因此套管內部存在更多的導熱間隔,造成測量反應速度慢。裝配式熱電偶和裝配式熱電阻使用的就是鋼管焊接式套管。

如何選擇熱電偶套管和熱電阻套管的形式及安裝方式

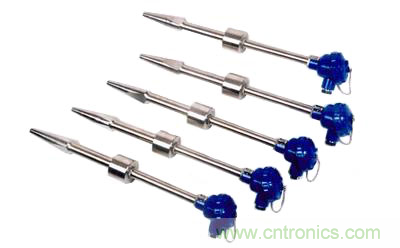

②整體鉆孔式為實心棒料鉆孔成形,套管內孔小,與測量元件緊密配合,因此,反應速度快,抗振效果好,且抗壓能力高,可達到30MPa以上。相據上述兩種工藝的優缺點,對于熱套管工藝,推薦選用整休鉆孔熱電偶或整體轉孔熱電阻。目前,國內先進的鉆孔技術采用單端深盲孔整體鉆孔工藝,整體鉆孔熱電偶套管內孔直徑僅為φ6.5mm,與國際標準的φ6mm測量元件實現完好的配合。

如何選擇熱電偶套管和熱電阻套管的形式及安裝方式

2、熱電偶套管和熱電阻套管形式的選擇

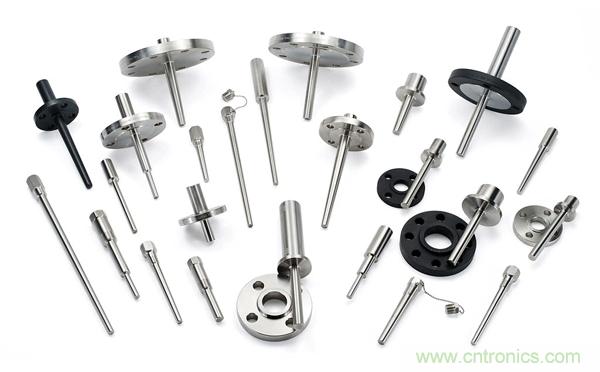

在相同長度下,錐形套管比直形套管具有更高的自然頻率,因此抗流體沖擊能力和抗振能力更強。并且因錐形套管的前端直徑比直形套管的前端直徑更細,因此保證了更快的反應速度。根據上述兩點闡述,對于套管形式,推薦選用錐形套管,且大小端直徑差不小于6mm。

如何選擇熱電偶套管和熱電阻套管的形式及安裝方式

3、熱電偶套管和熱電阻套管直徑的選擇

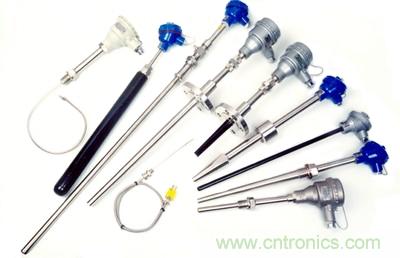

根據壓力等級的不同,套管直徑也應合理選用,如用于中低壓場合的套管直徑可選用大小端直徑中25~19mm,用于高壓場臺的套管直徑可選用大小端直徑中32~21mm等。

如何選擇熱電偶套管和熱電阻套管的形式及安裝方式

4、熱電偶套管和熱電阻套管安裝方式的選擇
熱電偶套管和熱電阻套管的安裝方式有法蘭、螺紋和焊接三種。焊接式一般是根據現場需要而定,對于法蘭和縲紋兩種方式,推薦使用法蘭安裝,原因有以下幾點:

①對于壓力等級較高的場合,螺紋安裝不適宜,只能用法蘭安裝。
②對于腐蝕性場合,螺紋安裝易因腐蝕而無法拆卸,此時必須選擇法蘭安裝。
③在設備上使用,一股選用法蘭安裝.
④對于溫度高于230℃的場合,螺紋易發生高溫間隙變形,所以應選用法蘭安裝。
⑤綜合上述幾點,在螺紋和法蘭安裝之間,推薦熱電偶套管和熱電阻套管用法蘭安裝。
