【導讀】本應用筆記介紹了一種使用數字電阻為激光驅動器供電的新架構。它討論了數字電阻的特性及其連接到標準激光驅動電路時的影響。此外，還將顯示必要的解決方案和計算。
本應用筆記介紹了一種使用數字電阻為激光驅動器供電的新架構。它討論了數字電阻的特性及其連接到標準激光驅動電路時的影響。此外，還將顯示必要的解決方案和計算。
簡介
本應用筆記介紹了一種使用數字電阻為激光驅動器供電的新架構。它討論了數字電阻的特性及其連接到標準激光驅動電路時的影響。此外，還顯示了必要的解決方案和計算。
在標準激光驅動器電路中添加運算放大器和數字電位器可產生一個驅動器，該驅動器可根據溫度改變激光器的功率設定點，從而生成作為電位器值的線性函數的光電二極管電流。
該設計
將運算放大器和數字電位計添加到標準激光驅動器電路中，產生一個驅動器，該驅動器可以根據溫度改變激光器的功率設定點，從而生成作為電位計值的線性函數的光電二極管電流。
MAX3740參考引腳(REF)和功率監控光電二極管(MD)之間的電阻設置光電二極管電流。然后，功率控制環路將激光二極管驅動至提供電流的強度。這種方法的問題是控制電壓太低：MD 處的標稱電壓為 1.6V，REF 處的標稱電壓為 1.8V，電阻器上僅留下 0.2V 用于設置光電二極管電流。
DS1859 中的數字電阻器的電阻可高達 1kΩ，而電流僅為 200μA。由此產生的電流與電阻函數是非常非線性的，在高電流下分辨率很差。您可以在REF和MD之間添加一個固定電阻來提高電流，但調節范圍仍然只有200μA。（固定電阻器也沒有提供任何非線性度和分辨率的改進。）光電二極管電流與 DS1859 電阻的關系圖（圖 1 中的左下跡線）顯示了串聯電阻值為 806Ω 的電路的響應，該電路使響應248μA。

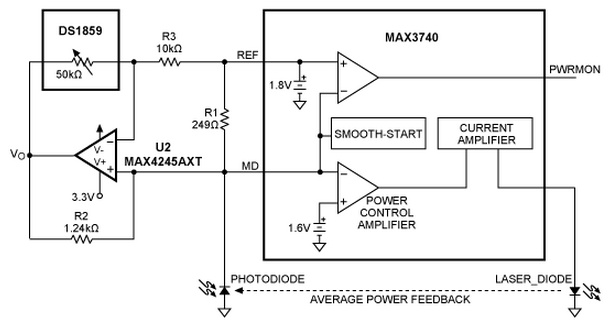

帶有外部光電二極管的MAX3740激光驅動器為激光器產生非線性控制電壓(左下跡線)。添加數字電阻器和運算放大器（圖 2）可產生所示的線性控制電壓。這些問題的解決方案（圖2）是讓REF和MD之間的電阻（R1）設置光電二極管電流，然后減去與DS1859電阻成比例的電流。減去的電流來自運算放大器的輸出，它通過 R2 從光電二極管竊取電流。選擇所示運算放大器是因?yàn)槠涑叽缧。⊿C70 封裝）和低成本。它與數字電阻(DS1859)和激光驅動器(MAX3740)采用相同的+3.3V電源供電。
運算放大器產生與 MD 值 (REF – MD) 和 DS1859 值成比例的電壓 (VO)。反過來，該電壓通過 R2 產生與 VO 和 MD 電壓差成比例的電流。MD 處的影響相互抵消，因此通過 R2 的電流僅取決于 (REF – MD)、穩定的 0.2V 和 DS1859 值。通過光電二極管的電流等于通過 R1 的電流 (803μA) 減去通過 R2 的電流。因此，光電二極管電流是電位計值的線性函數，如圖 1 所示。通過適當?shù)碾娮柚?，該電路可與任何值的電位計配合使用，并提供任何范圍內的電流。其的限制是運算放大器的電流驅動能力。
