薄膜電容選型指南:解鎖高頻與長壽命的核心優勢

發布時間:2025-06-04 責任編輯:lina

【導讀】薄膜電容以金屬化聚酯膜(PET)、聚丙烯膜(PP)或聚苯硫醚膜(PPS)等有機材料為介質,表面真空蒸鍍金屬層作為電極。其儲能原理遵循基礎電容公式 C=εA/d,通過精確控制薄膜厚度(d)與金屬化面積(A)實現不同容值設計。卷繞式結構使其具備優異的自愈特性——局部擊穿時,電弧能量蒸發缺陷處金屬層,瞬間隔離故障點,保障電容整體功能不受影響。


在現代電子系統中,電容猶如能量流動的穩定器與噪聲過濾器,默默守護著電路的高效運行。在眾多電容類型中,薄膜電容憑借其獨特的材料結構和電氣性能,在高端工業、新能源及汽車電子領域占據著不可替代的地位。當工程師在變頻器設計中需要耐受高紋波電流時,或為新能源汽車充電樁尋找高可靠DC-Link解決方案時,薄膜電容往往成為首選——它不僅承載著能量緩沖的關鍵任務,更以十年計的使用壽命保障著系統長期穩定運行。

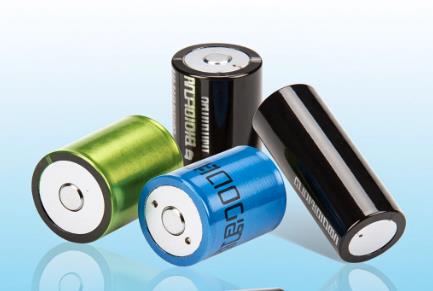

薄膜電容選型指南:解鎖高頻與長壽命的核心優勢


一、定義與核心原理


薄膜電容以金屬化聚酯膜(PET)、聚丙烯膜(PP)或聚苯硫醚膜(PPS)等有機材料為介質,表面真空蒸鍍金屬層作為電極。其儲能原理遵循基礎電容公式 C=εA/d,通過精確控制薄膜厚度(d)與金屬化面積(A)實現不同容值設計。卷繞式結構使其具備優異的自愈特性——局部擊穿時,電弧能量蒸發缺陷處金屬層,瞬間隔離故障點,保障電容整體功能不受影響。


二、薄膜電容的核心優勢矩陣

1. 高頻低損耗:聚丙烯材質DF值可低至0.0002(@1kHz),顯著優于陶瓷電容(X7R DF≈0.025)

2. 電壓耐受性:工業級產品耐壓可達2kV DC以上,特殊型號支持10kV AC應用

3. 溫度穩定性:PP薄膜電容容溫變化率≤1%(-40℃~+105℃)

4. 壽命優勢:85℃環境下典型壽命>100,000小時(鋁電解電容約5,000~15,000小時)

5. 無極性設計:適用于交流及反向電壓場景


三、關鍵應用場景解析

● 新能源發電:光伏逆變器DC-Link電容(要求≥1000VDC耐壓,低ESL)

● 電動汽車:OBC車載充電機(需滿足AEC-Q200認證,耐溫125℃)

● 工業控制:變頻器緩沖電容(耐受高頻大紋波電流,≥100A/μs)

● 醫療設備:MRI梯度放大器(要求低噪聲、高精度容值)

● 消費電子:高端音響分頻器(追求低失真特性)


四、成本與選型核心要則

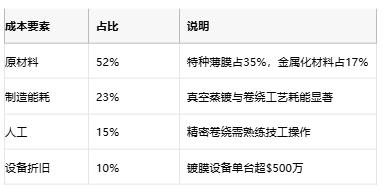

成本構成分析(數據來源:Paumanok 2023電容市場報告)


薄膜電容選型指南:解鎖高頻與長壽命的核心優勢


選型決策樹:

1. 電壓裕量:工作電壓≤60%額定電壓(如600VDC應用需選1000VDC型號)

2. 溫度匹配:實際工作溫度+20℃ ≤ 電容額定溫度(105℃環境選125℃級)

3. 紋波電流:計算Irms需低于規格書限值(PPN系列支持>30A Irms)

4. 尺寸約束:引線間距/高度需匹配PCB布局(SMD型節省50%空間)

5. 認證要求:汽車電子強制AEC-Q200,光伏需UL認證

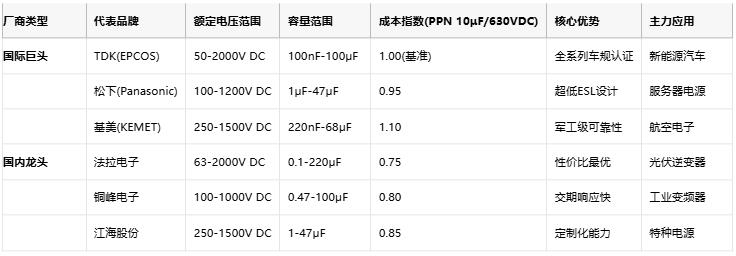

五、全球頭部原廠競爭力全景圖


(數據來源:ECIA 2024元件分銷報告、各公司財報)


薄膜電容選型指南:解鎖高頻與長壽命的核心優勢


選型策略建議:

● 高端應用:優先考慮TDK/基美,其汽車級產品失效率<1ppm

● 成本敏感場景:法拉電子同規格價格比國際品牌低25-30%

● 快速交付需求:銅峰電子常規型號交期可縮短至4周(國際品牌8-12周)

● 特殊環境應用:松下的105℃高濕環境型號(RH85%性能不變)


六、技術演進與未來趨勢


金屬化安全膜技術(內部分區熔斷)正成為新一代DC-Link電容標配,可將短路故障率降低90%。納米涂層技術使薄膜電容工作溫度突破150℃門檻,滿足SiC/GaN快充需求。國內廠商在高壓大容量(>100μF/1500VDC)領域加速突破,2023年法拉電子推出車規級800V平臺電容,體積比國際競品縮小15%。


薄膜電容作為電子工業的“耐力型選手”,在能源變革與智能化浪潮中持續煥發新生。國際品牌憑借深厚技術積累把控高端市場,而國內廠商正通過技術升級與敏捷服務實現彎道超車。工程師在選型時需跳出單一價格維度,綜合考量壽命成本、系統可靠性及供應鏈韌性——在800V電動車平臺或10MW光伏電站中,一顆優質薄膜電容的穩定運行,往往意味著千倍投入的安全保障。
