一種可控硅音源切換電路設計

發布時間:2013-01-10 責任編輯:Lynnjiao

【導讀】本文介紹一種可控硅音源切換電路,不使用集成電路,不占用繼電器的觸點,線路簡單,擴展容易的特點。


當電源接通時,由于SCR1--SCR4的控制極沒有觸發電流而處于關斷狀態,J1--J4都不動作。如需J1吸合,則按S1,電流通過R2對C1充電,A點對地來說變為低電位,T1截止。隨著對C1的充電,B點的電位隨A點電位的升高而升高。這時,由于對C1充電的電流流過SCR1的控制極,所以SCR1導通,J1得電吸合,LED1點亮,松開S1后,由于SCR1的作用,J1保持吸合狀態,C1通過R1放電。

如果需要J4吸合,由需按S4。由于T1先截止后導通,SCR1因失電而關斷,J1復位,而后,SCR4導通,J4吸合,其原理如前所述。同樣道理,如需其它繼電器吸合,只需按相應的按鈕即可。

如需擴展,只需增加由發光管、繼電器、可控硅和按鈕組成的單元電路即可。

用可控硅制作音源切換電路

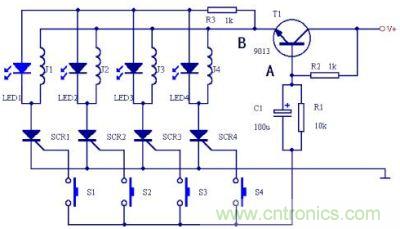

圖題:用可控硅制作音源切換電路
