經典:輸出短路保護的電路設計

發布時間:2014-04-08 責任編輯:xiongjianhua

【導讀】在日常生活、工作中,我們無時不刻與電有關的產品或設備接觸,而我們的生活、工作正常運轉,很少遇到故障或癱瘓,這都是電路保護的功勞。電路保護中的短路保護設計是工程師們經常用到的電路之一。例如,一個高可靠性的線性穩壓器通常需要有限流保護電路,以防止因負載短路或者過載對穩壓器造成永久性的損壞。看看小編分享的一個經典輸出短路保護電路設計。

上電:C2 兩端電壓不能突變,Q2基極電壓由VCC開始下降,下降到Q2可以導通(BE結壓降取0.7V),這個時間大概是0.12mS。但是同時Q1也在起到阻止Q2導通的作用,Q1導通的時間大概是:5.87mS也就是說 Q2在5.87mS后才會導通,但是同時C3在阻止Q3的導通,阻止時間是0.17mS。

Q3在上電0。17MS后導通,負載得電,Q3 C極電壓達到13.3左右,迫使Q2截至,由此可見Q1可以去掉。

短路時,Q3 C極被拉低,Q2導通,形成自鎖,迫使Q3截止,Q3截至后面負載沒有電壓,這時有沒有負載已經沒有關系了,所以即使拿掉負載也不會有輸出。要想拿掉負載后恢復輸出,可以在Q3得 C E結上接一個電阻,取1K左右。

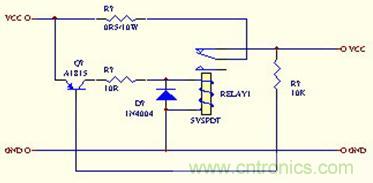

短路保護電路

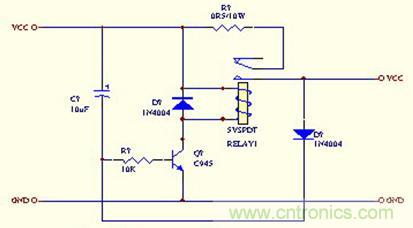

自動恢復電路

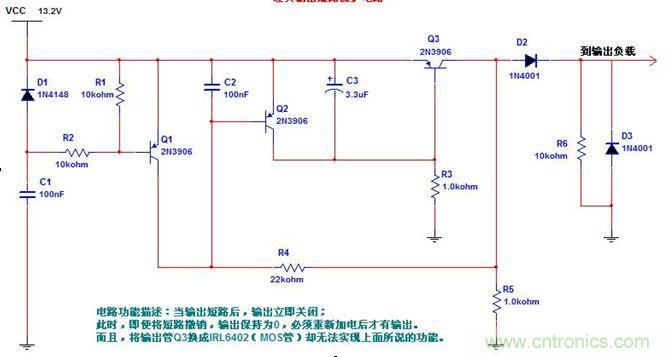

自鎖短路保護
