【導讀】貿澤電子 (Mouser Electronics) 即日起開始供應 Atmel Corporation 的全新 32 位低功耗微控制器 SAM-D20 系列產品。采用 48 MHz ARM Cortex M0+ 內核，并為電容式觸摸按鈕、滑動條及滾輪用戶界面提供了 Atmel 外設觸摸控制器。

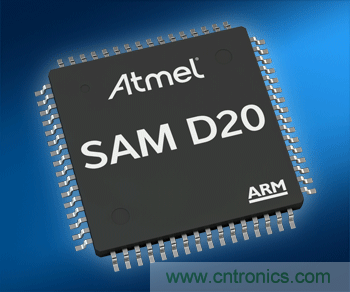

圖1：Mouser提供新型 Atmel SleepWalking SAM-D20 微控制器
Atmel SAM-D20的內構和原理
Mouser Electronics 提供的此新型 Atmel SAM-D20 低功耗微控制器以需要系統內編程功能的低功耗、經濟高效的應用為目標市場。這些微控制器具有高達 256 KB 閃存和 32 KB SRAM，最多可提供 52 個可編程輸入/輸出引腳以及一個 32 位實時時鐘/日歷 (RTCC)。同時還具有 8 個 16 位定時器，其中每個都可配置為產生頻率或波形、具有時間和頻率測量的輸入捕捉功能或設定執行時間。20 通道的 12 位 ADC 和 10 位 DAC 允許高效采樣并生成外部模擬信號。ARM Cortex-M0+ 內核支持 32 個中斷，并提供了單周期 32 x 32 乘法器，以具有成本效益的方式支持數學密集型算法。最后，Atmel 的外設觸摸控制器提供了一個 256 通道電容觸摸和接近檢測功能。
Atmel SAM-D20低功耗設計的優點
低功耗設計通過兩個軟件可選擇的休眠模式加以簡化。在空閑模式下，Cortex-M0+ 內核停止運行，而所選外設仍會運行。在待機模式下，除了特別選擇要繼續運行的功能之外，所有時鐘和外設都可停止。一項稱為 SleepWalking 的附加功能可讓微控制器內核進入深層休眠模式，僅在發生重要事件時才會喚醒，這是取代通過間隔定時器輪詢外設的一個有效方法。
Atmel SAM-D20 Xplained Pro 評估套件可支持開發操作，這是一款用于快速評估和開發 SAM-D20 微控制器的簡單硬件平臺。該套件基于具有 256 KB 閃存的 ATSAMD20J18，并集成了板載嵌入式調試器，從而無需任何外部工具即可編程或調試器件。
