【導讀】由于工業以太網工作環境的嚴苛，對于POE端口的浪涌及靜電防護必不可少，下面就POE系統的防護方案做簡單的介紹。同時本文介紹的防護方案已經過實驗驗證，在防護效果上完全可以滿足工程師朋友們的需求，請工程師朋友們放心使用。
隨著國民經濟的發展，以太網供電技術（POE）的發展勢頭十分強勁，這一技術的發展可簡化用電設備的安裝和部署，因而省去了需要設置獨*立輸電的專用線?，F如今太網供電技術（POE）廣泛用于安防、通信以及智能電網等工業系統，用以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。但由于工業以太網工作環境的嚴苛，對于POE端口的浪涌及靜電防護必不可少，下面就POE系統的防護方案做簡單的介紹：

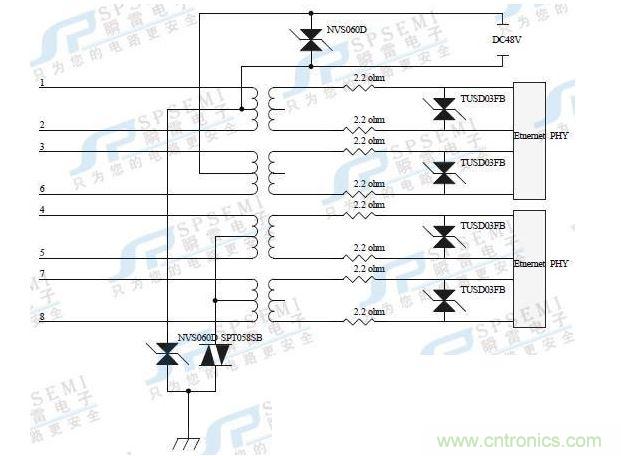

1.供電端設備（PSE)的浪涌靜電防護：
0M/100M/1000M：12，36腳供電
10M/100M：45，78腳供電
等 級： IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv
IEC61000-4-5: 10/700us LEVELX :6KV
原 理：方案采用兩級保護前級為靜電硅抑制器S.E.T與負鉗位電壓抑制器NVCS組合的方式對大的浪涌能量進行吸收和泄放，后級保護器件為靜電保護器ESD，箝位電壓精確，反應速度快.，對前級的殘余能量進行吸收，把電壓降低到后端電路可承受的范圍內,保護后端芯片。
在傳統的48V電源防護中，為提高測試等級防護器件使用的比較多，占用體積大，且在殘壓的控制方面效果差，從而導致后端芯片損壞概率加大。為此SPSEMI瞬雷電子專門為POE（48V電源）研發的負鉗位電壓抑制器NVCS系列物料，該物料通流量大，體積小為SMC封裝，在殘壓控制方面比傳統的TVS物料低20V左右，對后端芯片可有效保護。
[page]

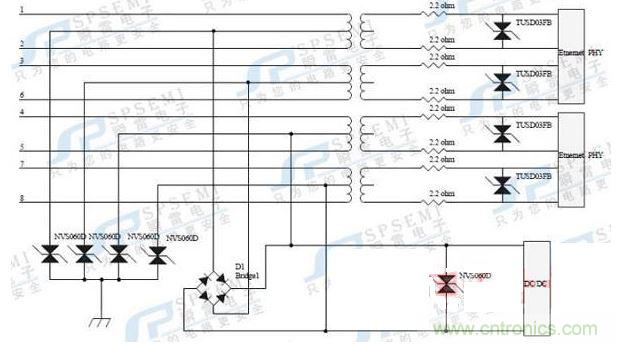

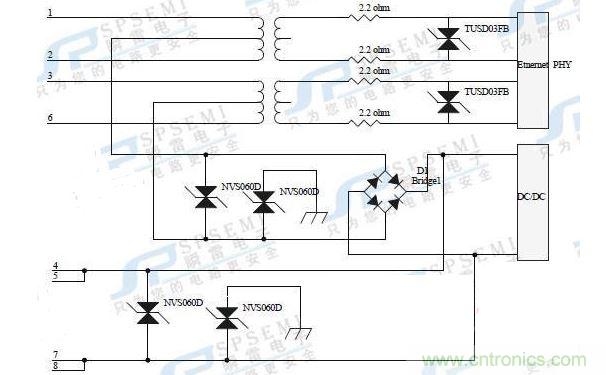

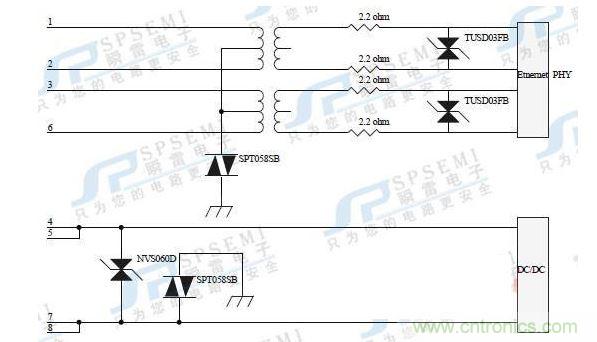

2.受電端設備（PD)的浪涌靜電防護：
10M/100M:兩種供電方式兼容
10M/100M/1000M:兩種供電方式兼容
等 級： IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv
IEC61000-4-5: 10/700us LEVELX :6KV
原 理：方案采用兩級保護前級為負鉗位電壓抑制器NVCS對大的浪涌能量進行吸收和泄放，后級保護器件為靜電保護器ESD，箝位電壓精確，反應速度快，對前級的殘余能量進行吸收，把電壓降低到后端電路可承受的范圍內，保護后端芯片。
根據國際標準IEC61000-4-5要求，雷擊浪涌能量一般以共模方式注入，在方案的設計上注重共模的防護，在隔變之后的線線間加入了靜電保護器TUSD03FB做差模防護，消除在雷擊的一瞬間耦合到后端的殘余能量，保護線線間的壓差不變。上述防護方案已經過SPSEMI瞬雷電子實驗室的驗證，在防護效果上完全可以滿足工程師朋友們的需求，請工程師朋友們放心使用。
