【導讀】本篇文章對OTL功放電路中的電子管形式進行了總結，并且對這6種形式進行了全面的分析，對這部分基礎知識比較欠缺的朋友可以通過本篇文章來進行深入的了解，希望大家在閱讀過本文之后能夠有所收獲。
對于OTL作為一種無輸出的功率放大器，對電子管的要求非常高。不僅在電子管的選擇上，在電子管的功放電路選擇上也同樣要求頗多。在本篇文章當中，小編就將為大家介紹OTL中電子管功放電路的形式有哪些。
圖1 電子管
圖2 電子管

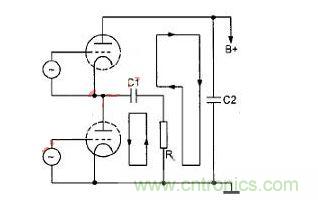

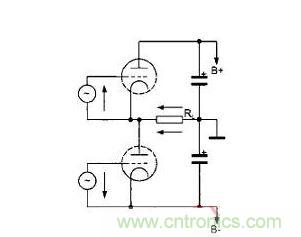

圖1（a）～圖1（f）是OTL無輸出功放基本電路。圖1和圖2為OTL功放兩種供電結構的方式，即正負雙電源式和單電源供電方式。在正負雙電源式OTL功放中，中心為地電位。這樣可保證推挽電路的對稱性，因此可以省略輸出電容，使功放的頻率響應特性更佳。單電源式OTL電路為了使兩只推挽管具有相同的工作電壓，必須使中心點的工作電壓等于電源電壓的一半。同時，其輸出電容C1的容量必須足夠大，不影響輸出阻抗與低頻響應的要求。
圖3 電子管
圖4 電子管
圖3和圖4為OTL功放電子管柵極偏置的取法。由于上邊管陰極不接地，因此上邊管的推動信號由柵極與陰極之間加入，而下邊管的推動信號可由柵極與地之間加入。至于其偏置方式，上邊管可通過中心點對地分壓后取出，而下邊管的偏置電壓必須另設專門的負壓電源來供給。
圖5 電子管
圖6 電子管

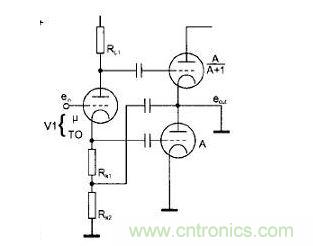

圖5和圖6為OTL倒相電路的應用。圖5為采用屏陰分割式倒相電路對OTL功放進行激勵。只要倒相管的屏極負載電阻RL與陰極負載電阻RK的阻值相等，其輸出的激勵電壓總能獲得平衡。

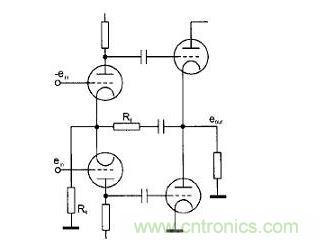

圖6為采用共陰極差分式倒相電路。由于共陰極電阻RK的阻值較大，具有深度負反饋作用，故電路穩定可靠。同時，只要擔任差分放大的上管與下管的屏極負載電阻取值相等，其兩管的屏極總能輸出一對相位相反、幅值相等的推動信號電壓。
