【導讀】三極管電路設計是我們每個入行的電子工程師必然會碰到的設計。因為我們經常需要用到三極管來進行電平轉換，信號放大，控制各種功率器件。現在我們拿常見的LED燈珠控制電路來分析，你只要明白了其中的原理，就不再難計算三極管基極電阻了。
1,先來確定基本量
MCU/IO:控制信號多來源于MCU，因此多為3.3V電平（當然5V同理推算）
三極管 :SS8050
LED供電：取5V
未知量：R1,R2電阻值

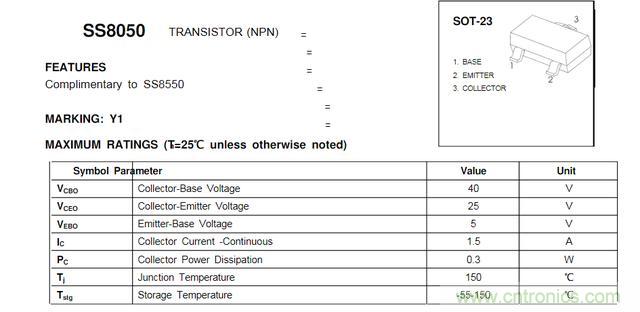

（1）我們先來看下SS8050的幾個基本參數
最大耐壓Vceo=25V,足夠應用于5V供電系統中；最大集電極電流Ic=1.5A,足夠我們的LED燈使用。
三極管增益：
放大倍數最小基本都在50倍左右，我們?nèi)?0倍計算。
（2）再看一個LED燈珠（Φ5直徑）的手冊

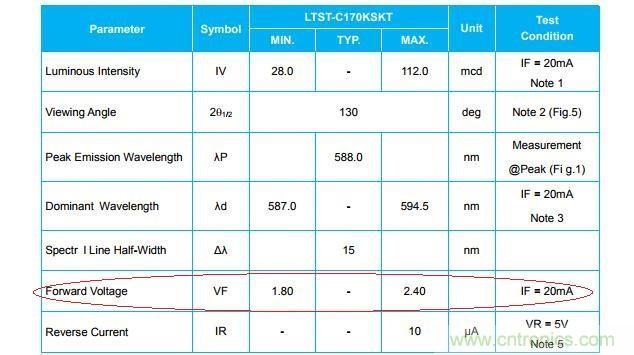

從數據表可看出，當LED燈流過20mA時，燈的壓降在1.8~2.4V之間。那我們設計的LED燈要流過多少電流呢？其實20mA的時候已經非常亮了，如果只是為了普通的指示，根據工程經驗流過5~10mA就可以了,我們?nèi)?0mA，LED燈壓降約為1V。

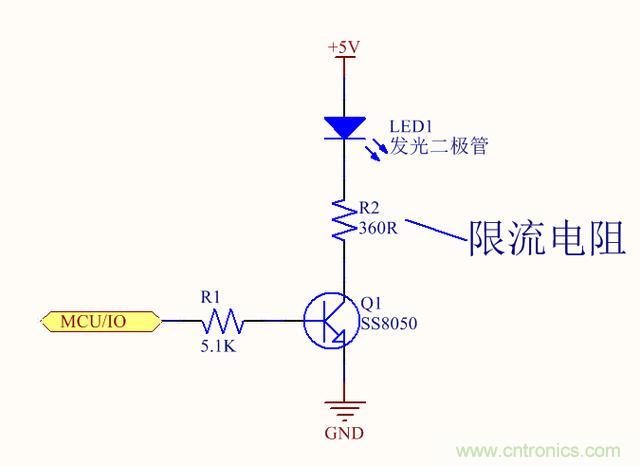

2，計算電阻R1,R2
輸入信號有了，放大倍數有了，流過燈電流有了，這時就只剩下兩個電阻要選了。
（1）先算LED燈限流電阻R2阻值
公式解析：供電5V減去三極管飽和壓降0.28V再減去LED燈發光時壓降約為1V，得出值再除以流過LED燈的電流10mA,則為所需電阻值。當然了電阻取值大點小點只會微弱影響通過LED燈電流，發光度不會有明顯變化，我們?nèi)?60的電阻。三極管飽和壓降差異不是那么大，基本在0.2~0.5V之間，0.3V居多。
（2）再計算基極驅動電阻R1值
注解：13K為計算出來的最小電阻值，但為了三極管可靠地進入飽和狀態，我們?nèi)≈当M可能比13K要小點。取5.1K，畢竟此時流入基極的電流13K或5.1K都非常小了，對損耗功率可以幾乎不計，因此保險起見取小點電阻值也無防。

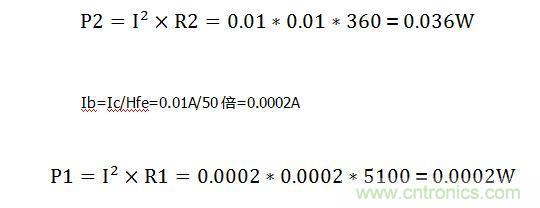

（3）電阻功率計算
功率都很小選個0805（1/8W）封裝以上就可以。
只要懂得了三極管的放大原理，就不再難計算。
