【導讀】由于瞬態電壓抑制管TVS具有響應速度快、瞬態功率大、漏電流低、擊穿點煙偏差下，箝位電壓較易控制、體積小等特點，TVS管已廣泛應用于通信設備、交/直流電源、汽車、家用電器、儀器儀表、新能源等市場。那么，如何才能保證TVS管達到最佳電路保護狀態呢？

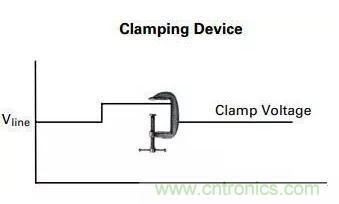

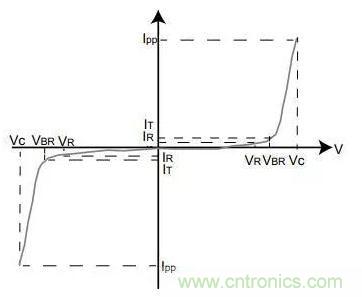

圖1：TVS鉗位電壓特性
在實際的電路中，如圖2所示，在DC input的時候，有時由于供電環境的變化會帶來一些瞬時脈沖。而要消除瞬時脈沖對器件損害的最好辦法，就是將瞬時電流從敏感器件引到地,一般具體做法是將TVS在線路板上與被保護線路并聯。這樣，當瞬時電壓超過電路正常工作電壓后，TVS將發生雪崩擊穿，從而提供給瞬時電流一個超低阻抗的通路，其結果是瞬時電流通過TVS被短路到GND，從而避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。而當瞬時脈沖結束以后，TVS二極管再自動恢復至高阻狀態，整個回路又回到正常電壓狀態。

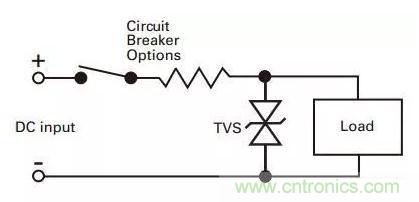

圖2：典型的電路拓撲
本文主要講述通過在熱插拔電路保護和汽車電源線保護中典型應用電路的實例，詳細探討如何正確應用TVS管SMBJ5.0CA和如何使其應用效果達到最佳。SMBJ5.0CA具有15KV空氣放電和30KV接觸放電的ESD防護等級，小于1ps的響應速率、600w的10/1000us、duty小于0.01%的尖峰能量浪涌能量容量，并且反向工作電壓為5V，65A下的鉗位電壓為9V，這些主要的電氣特性使其非常適合在接口保護中。
在智能儀表行業里一般采用RS-485通訊。下圖所示為RS-485通訊接口的典型應用。在保護RS-485接口不被靜電或者浪涌損壞通常用SMBJ5.0CA來做接口保護如下圖3所示，當靜電或者浪涌電壓高于5V時，SMBJ5.0CA會開始動作，將電壓鉗位在很低的位置，如果電流超過了峰值電流IPP話，最終電壓會被鉗位在9V左右，從而保護了后一級的器件不被損壞。

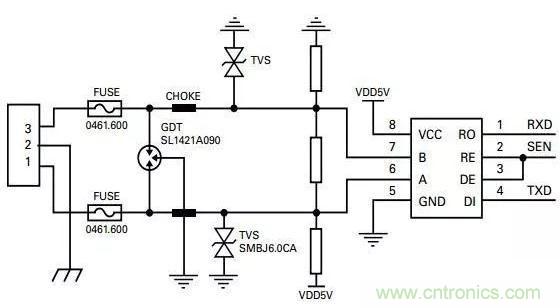

圖3：RS-485接口保護電路
集成運放對外界電應力非常敏感。因此，在使用運放的過程中，如果因操作失誤或采取了不正常的工作條件，往往會出現過大的電壓或電流，特別是浪涌和靜電脈沖，從而很容易使運放受損或失效。5V輸出的直流穩壓電源，在其穩壓輸出端加上SMBJ5.0CA，可以保護使用該電源的儀器設備，同時還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。因此建議在每個穩壓源的輸出端增加一個SMBJ5.0CA管，這樣可以大幅度地提高整機的可靠性。

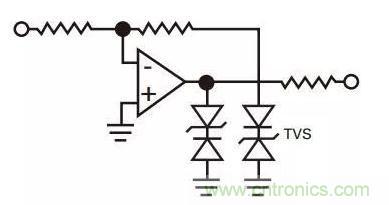

圖4：運放的輸出級保護
圖5：直流穩壓電源的輸出級保護
