【導讀】可以毫不夸張的說：大部分的電機電力拖動都離不開交流接觸器的控制，但是提起如何給電機或者其他設備選擇合適的相匹配的交流接觸器，相信很多的電工師傅都不清楚，今天我們就重點來看看如何給電機選擇合適的交流接觸器。
首先來對交流接觸器做一個基本認識：

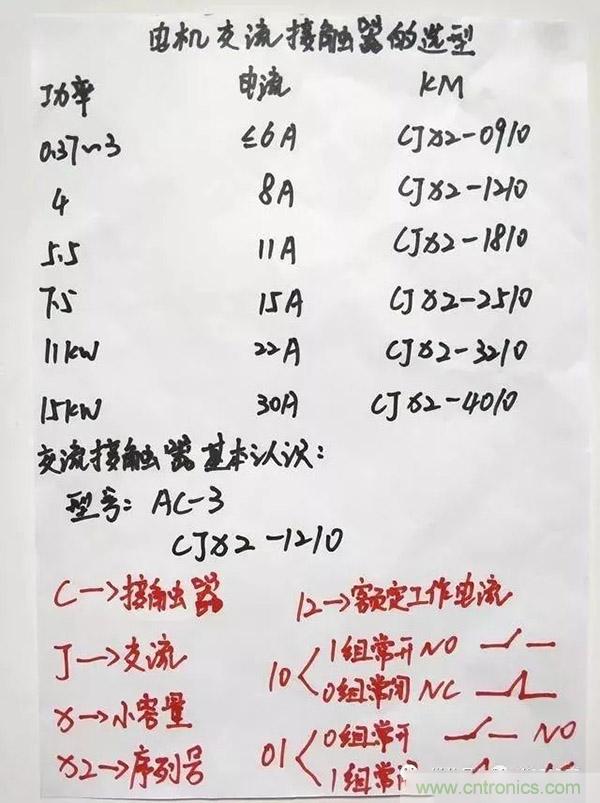

解釋:圖片上方為電動機的額定功率～工作電流～交流接觸器的型號規格，三者是一一對應的！例如:15kw的電機，工作電流大概為30a，我們可以選用cjx2–4010的交流接觸器。
圖片下方為交流接觸器的型號解釋?zhuān)恳粋€(gè)交流接觸器都有一個型號規格，來看一下:

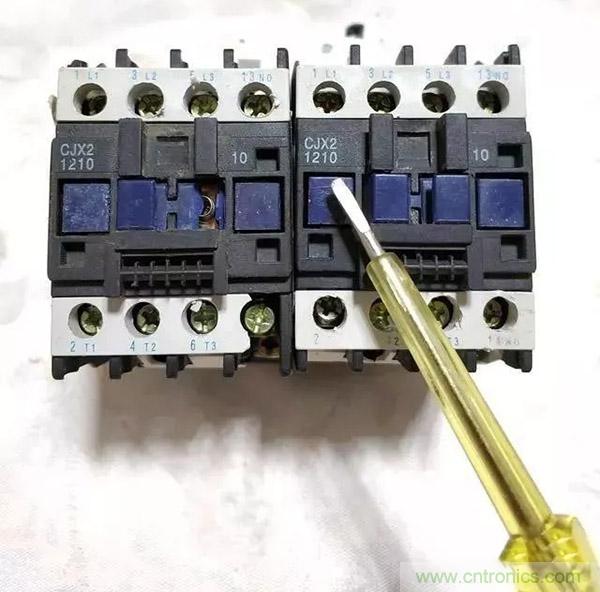

上方的解釋和交流接觸器cjx2–1210是一一對應的。
下面我們來看一下具體的計算方法:

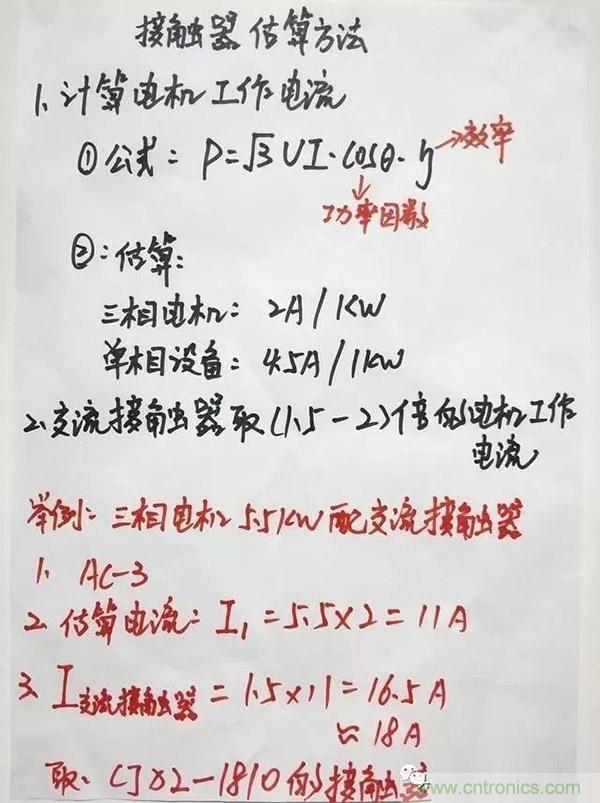

一，首先我們需要根據電動機的功率來計算工作電流。在這里提供兩個方法如圖所示:
公式的計算和經驗估算方法都可以使用，個人習慣用經驗值快速估算。
提醒重要的一點:交流接觸器的電流選用為（1.5-2）倍的電機工作電流。
例如:5.5kw的三相電動機怎么配置合適的交流接觸器？
首先接觸器的類別電動機用一般選用的是ac–3系列。
電動機的工作電流:i=2×5.5=11a
交流接觸器的工作電流選用=1.5×11=16.5a
我們可以選擇稍大一點點的規格18a，即:cjx2–1810的交流接觸器。
