半橋逆變電路的工原理，盡管這個電路是眾所周知的，但人們對它的理解卻并不十分正確，存在一些錯誤觀念。

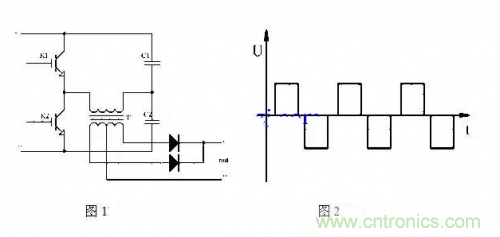

半橋逆變電路工作原理如圖1
工作原理：
①tl時間：開關K1導通，K2截止，電流方向如圖中①，電源給主變T供電，并給電容C2充電。
②t2時間：開關K1、K2都截止，負截無電流通過（死區）。
③t3時間：開關K1截止，K2導通，電容C2向負載放電。
④t4時間：開關K1、K2均截止，又形成死區。如此反復在負載上就得到了如圖2的電流，實現了逆變的目的。
IGBT焊機的工作原理
①電源供給：
和場效應管作逆變開關的焊機一樣，焊機電源由市電供給，經整流、濾波后供給逆變器。
②逆變：
由于IGBT的工作電流大，可采用半橋逆變的形式，以IGBT作為開關，其開通與關閉由驅動信號控制。
③驅動信號的產生：
驅動信號仍然采用處理脈寬調制器輸出信號的形式。使得兩路驅動信號的相位錯開（有死區），以防止兩個開關管同時導通而產生過大電流損壞開關管。驅動信號的中點同樣下沉一定幅度，以防干擾使開關管誤導通。
④保護電路：
IGBT焊機也設置了過流、過壓、過熱保護等，有些機型也有截流，以保證焊機及人身安全，其工作原理與場效應管焊機相似。
逆變與整流是兩個相反的概念，整流是把交流電變換為直流電的過程，而逆變則使把直流電改變?yōu)榻涣麟姷倪^程，采用逆變技術的弧焊電源稱為逆變焊機。逆變過程需要大功率電子開關器件，采用絕緣柵雙極晶體管IGBT作為開關器件的逆變焊機成為IGBT逆變焊機。
逆變焊機的工作過程如下：將三相或單相工頻交流電整流，經濾波后得到一個較平滑的直流電，由IGBT組成的逆變電路將該直流電變?yōu)閹资甂HZ的交流電，經主變壓器降壓后，再經整流濾波獲得平穩的直流輸出焊接電流。
逆變電焊機優點：由于逆變工作頻率很高，所以主變壓器的鐵心截面積和線圈匝數大大減少，因此，逆變焊機可以在很大程度上節省金屬材料，減少外形尺寸及重量，大大減少電能損耗，更重要的是，逆變焊機能夠在微妙級的時間內對輸出電流進行調整，所以就能實現焊接過程所要求的理想控制過程，獲得滿意的焊接效果。
半橋逆變電路的工作原理

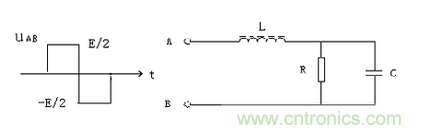

1、半橋逆變電路的等效電路：
2、半橋逆變電路的工作原理：上圖中，A、B分別為兩個半橋中點，uAB是它們之間的電壓，R是等效電阻，L為扼流電感，LC構成串聯諧振電路，將uAB的方波輸入轉變?yōu)镃兩端的近似正弦波，完成了逆變過程。

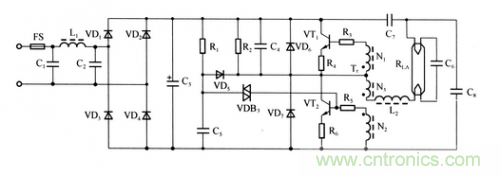

3、典型電子日光燈電路中的應用：
圖中L2、C6、RLA，就是半橋逆變電路，燈管等效電阻是由燈管電壓和燈管電流決定。
左側電路將直流電轉換成方波（為了順利起振和持續振蕩，電路比較復雜），由高頻變壓器提供半橋中點，由C7、C8組成無源半橋中點，實現了由直流到交流的逆變。
