【導讀】儲能變流器，又稱雙向儲能逆變器，英文名PCS(Power Conversion System)，是儲能系統與電網中間實現電能雙向流動的核心部件，用作控制電池的充電和放電過程，進行交直流的變換。
一、儲能交流器(PCS)
儲能變流器(PCS)的定義

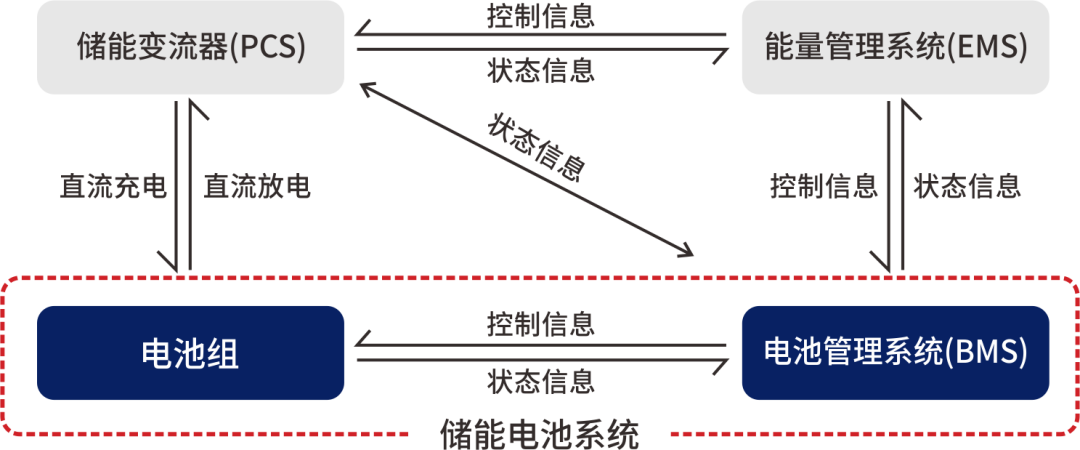

儲能變流器，又稱雙向儲能逆變器，英文名PCS(Power Conversion System)，是儲能系統與電網中間實現電能雙向流動的核心部件，用作控制電池的充電和放電過程，進行交直流的變換。
儲能變流器(PCS)工作原理
儲能變流器的工作原理是交流、直流側可控的四象限運行的變流裝置，實現對電能的交直流雙向轉換。該原理就是通過微網監控指令進行恒功率或恒流控制，給電池充電或放電，同時平滑風電、太陽能等波動性電源的輸出。
儲能變流器(PCS)的分類
工作模式分為并網模式、離網模式和混合模式。
按照應用場景的不同，分為儲能電站（功率大于10MW）、集中式或組串式（功率大于250KW）、工商業（功率小于250KW）及戶用（功率小于10KW）四大類，主要區別是功率大小。
二、MOS管應用線路&推薦產品選型
儲能變流器(PCS)可控制蓄電池的充電和放電過程，進行交直流的變換，在無電網情況下可以直接為交流負荷供電。儲能變流器(PCS) 由 DC/AC 雙向變流器、控制單元等構成。

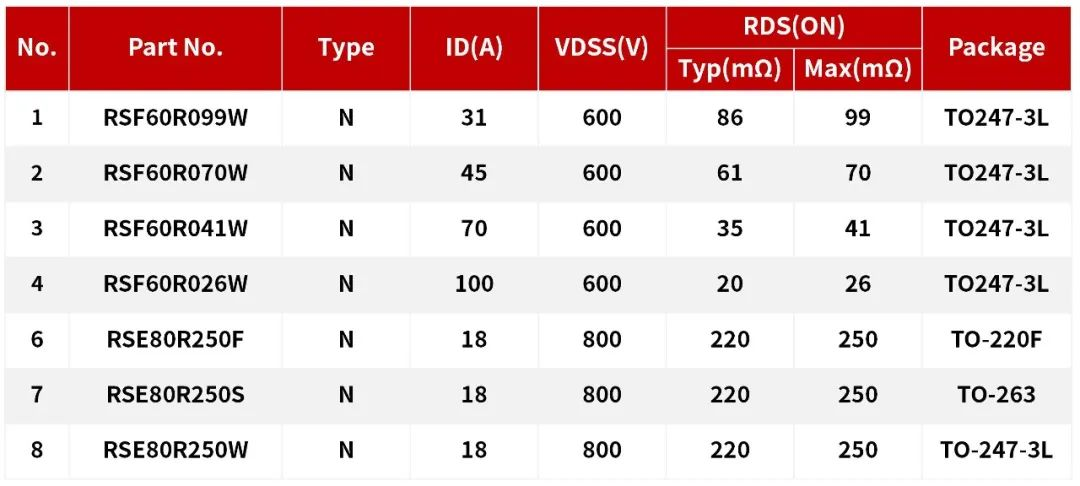

針對雙向DC-DC高壓側與BUCK-BOOST線路，推薦使用瑞森半導體超結MOS系列：
三、IGBT應用線路&推薦產品選型

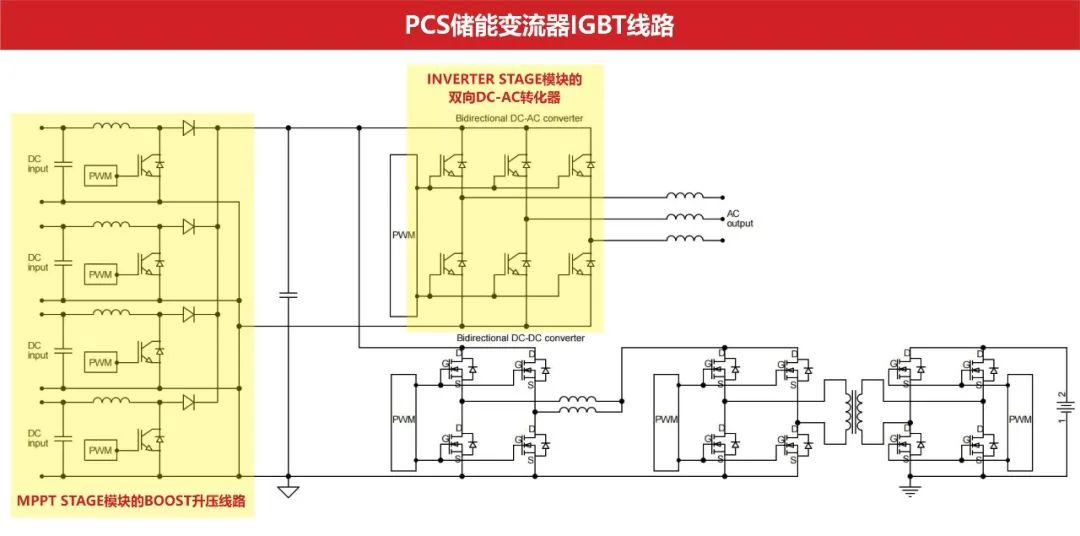

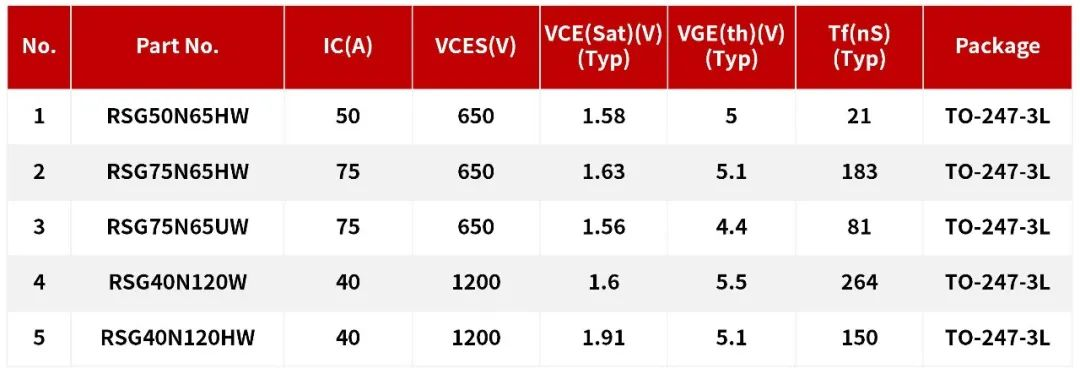

針對MPPT STAGE模塊的BOOST升壓線路，還有INVERTER STAGE模塊的雙向DC-AC轉化器，推薦瑞森半導體的IGBT系列：
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
