【導讀】：脈沖群試驗的規范之一是：試驗應在試驗室中央進行，除位于試品及試驗儀器下方的參考接地板外，它們與其他所有導電性結構之間的最小距離為0.5m，以避免脈沖群干擾中輻射成分的反射，再與原先的干擾疊加，對試驗結果產生影響。
脈沖群試驗的重復性和可比性與試驗布局的規范性有很大關系。下面是脈沖群試驗布局的規范做法：

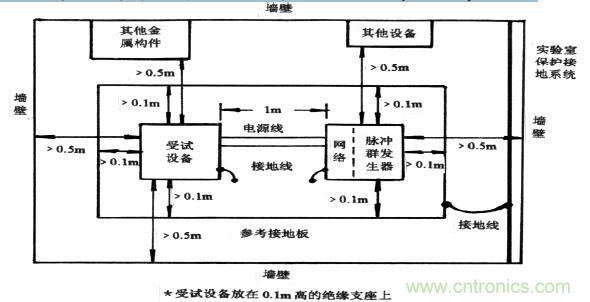

① 試驗應在試驗室中央進行，除位于試品及試驗儀器下方的參考接地板外，它們與其他所有導電性結構（例如屏蔽室里的墻壁和實驗室里的其他有金屬結構的試驗儀器和設備）之間的最小距離為0.5m，以避免脈沖群干擾中輻射成分的反射，再與原先的干擾疊加，對試驗結果產生影響。

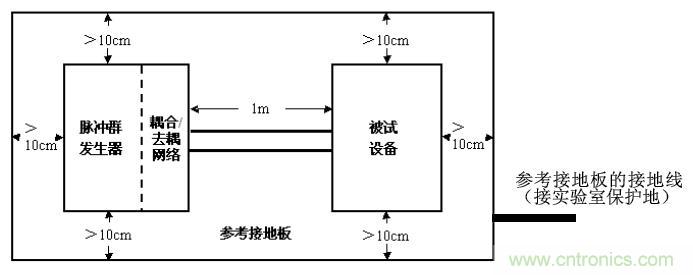

② 參考接地板用厚度為0.25mm以上的銅板或鋁板，用其他金屬板材，厚度要大于0.65mm。接地板尺寸取決于試驗儀器和試品，以及儀器與試品間所規定的接線距離（1m或0.5m）。參考接地板的各邊至少應比上述組合超出0.1m。參考接地板應與實驗室的保護地相連。

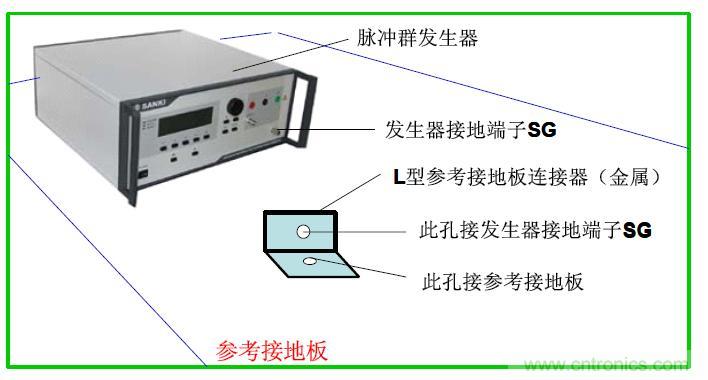

③ 試驗儀器（包括脈沖群發生器和耦合/去耦網絡）放在參考接地板上。試驗儀器用盡可能粗短的接地電纜與參考接地板連接，并要求在連接處的阻抗盡可能地小。

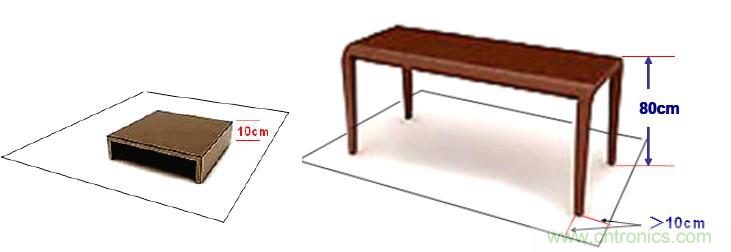

④ 落地的試品要用0.1±0.01m的絕緣座隔開后放在參考接地板上。對于臺式試品，應放置在離參考接地板高度為0.8±0.08m的木頭臺子上，試品（或試驗臺子）距參考接地板邊緣的最小尺寸滿足項①（0.1m）的規定。
[page]
⑤ 試品與試驗儀器之間的相對距離以及電源連線的長度都控制在1m（或0.5m），電源線的離地高度控制在0.1m，如有可能，最好用一個木制支架來擺放電源線。
當試品的電源線為不可拆卸時，而且長度超過1m（這是老標準。新標準應0.5m），那么超長部分應當挽成直徑為0.4m的扁平線圈（這是老標準。新標準應在電源線的中間部分來回對折并捆扎），并行地放置在離參考地上方0.1m處，試品與儀器之間的距離仍控制為1m。標準還規定，上述試驗用的電源線不應采用屏蔽線（用屏蔽線之后，干擾的輻射成分就出不來了，不符合脈沖群的實際干擾是傳導與輻射干擾相復合的特點），但絕緣要良好。

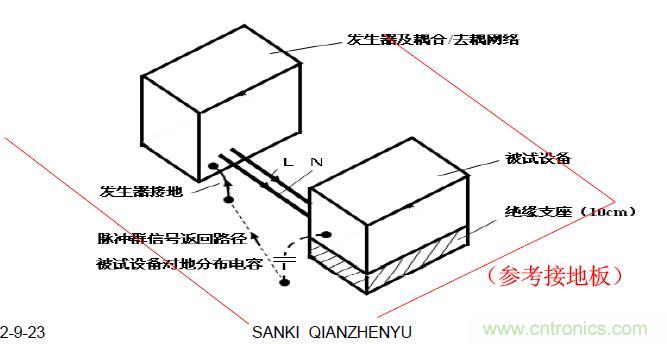

⑥ 試品應接照安裝規范進行布置和連接，以滿足它的功能要求。試品應按照制造商的安裝規范將接地電纜以盡量小的接地阻抗連接到參考接地板上（不能有額外的接地情況出現）。當試品只有兩根電源進線（單相，一根L，另一根N），而且不設專門接地線時，試品就不能在試驗時再單獨拉一根接地線。脈沖群信號的流通參見下圖。

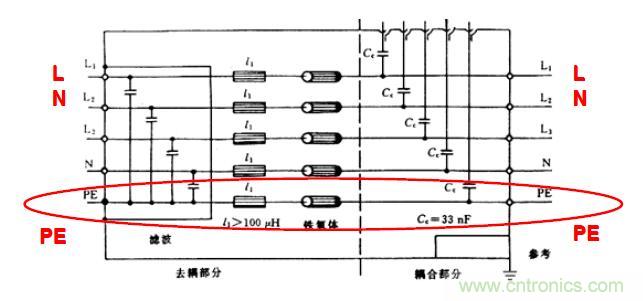

同樣，試品如通過三芯電源進線（單相，一根L，一根N，及一根電氣接地線），而未設專門接地線時，則此試品也不允許另外再設接地線來接地，而且按標準要求，試品的這根電氣接地線還必須經受抗擾度試驗。
