【導讀】平板電腦需要保護的部分很多，這里分別介紹 SESD 在平板電腦一些主要模塊里面的應用

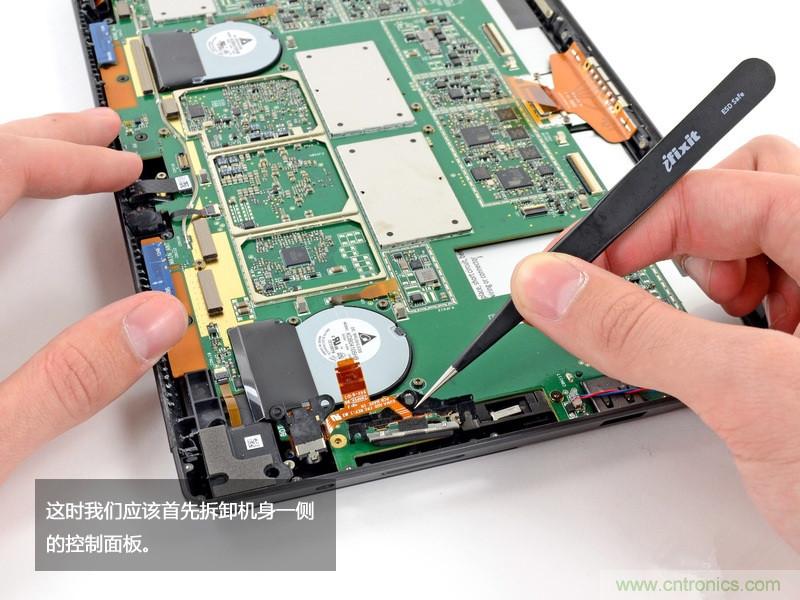

平板電腦需要保護的部分很多，這里分別介紹 SESD 在平板電腦一些主要模塊里面的應用
觸控面板是用手指去碰觸的人機交互界面，非常容易受到 ESD 的干擾。PCB 設計時SESD 可以加在軟板導線出現連接器的位置，以有效防護經由連接器產生的 ESD 現象。另外，在終端使用時也會有來自觸控面板邊緣屏蔽層的 ESD 風險，因此在屏蔽層與接地線之間也應該加 SESD，一方面可以避免信號干擾，另一方面可有效箝制電路系統電壓。電源線和地之間采用單顆 SESD 即可，其它端口則采用 SESD 陣列來實現。
顯示和攝像頭模組接口
對于顯示和攝像頭模組接口的軟板，一般無法設計太多層的鋪銅，因此信號比較難對應到參考接地面，也經常會有信號跨越另一層地面切孔情況發生，從而造成信號完整性缺失或 EMI 問題；此外多腳位的軟板由于面積較大，在平板電腦狹小的空間中會與許多其它部分接觸，因此無論在成品使用或半成品生產時，經常會受到外界雷電和人體/環境 ESD 的直接或耦合影響，進而危害到控制IC。此時可用具有 ESD 防護功能的 EMI 濾波器來有效防止這些問題的發生
RF 和 NFC 天線部分
在自然環境中的雷電或是人體及環境中的 ESD，都有機會通過 RF 和 NFC 天線放電進入到平板電腦中，進而造成天線接收端的電子元件損壞。由于RF信號對電容值非常敏感， 0.1Pf 以下電容值的 SESD 元件才適用于天線部分 ESD 防護的使用。PCB 設計時 SESD元件應盡量放到靠近天線的附近，利用其比前端元件較低的箝制電壓及耐高突波電流的特性，有效地實現第一線的防護。
實體按鍵部分
雖然目前平板電腦大部分功能都采用觸控，但也有部分功能采用實體按鍵，例如音量、鎖定、菜單按鍵等，使用者需要直接接觸這些實體按鍵進行操作，而實體按鍵的間隙經常會出現 ESD 現象。為了對實體按鍵進行保護，設計時 SESD 元件應盡量放到靠近按鍵接點附近，利用其比前端按鍵控制 IC 元件較低的箝制電壓及耐高突波電流的特性，有效作為第一線的防護。
用戶接口部分
擁護接口主要包括耳機插孔、USB 接口、MHL 接口、HDMI 接口、SIM 卡、TF 卡等，這些接口在使用過程中經常會直接接觸到用戶，每次插拔都會帶來 ESD 問題，所以需要采用必要的 ESD 防護。耳機接口需要收音功能，USB 接口需要滿足高速 USB2.0 或更高要求，HDMI 和 MHL 傳輸?shù)臄?shù)字視頻信號頻率更高，所以要求所加的 SESD 不影響信號完整性。我們推薦使用低電容的 SESD 和 SESD 陣列進行保護，對于 SIM 卡和 TF 卡，通常信號速率并不高，所以使用普通電容的 SESD 陣列即可進行防護。
