【導讀】EMI問題一直都是電源類產品設計者所要面對的問題，其關系到產品是否能夠順利進入市場。那么，大家想過將示波器用于EMI的檢測嗎?本篇文章就將介紹這么一種方法，來使用示波器對EMI進行調試。
示波器是一種較為常見的測試測量設備，其能夠將肉眼不可見得電信號轉化為能夠被肉眼看到的圖形，能夠幫助設計者對電路進行檢測或著進行數據的采集，在電子電力設備當中占有較為重要的地位。EMI問題一直都是電源類產品設計者所要面對的問題，其關系到產品是否能夠順利進入市場。那么，大家想過將示波器用于EMI的檢測嗎?本篇文章就將介紹這么一種方法，來使用示波器對EMI進行調試。
早期的示波器并沒有能夠準確捕捉EMI信號所必備的靈敏度，并且FFT頻譜分析功能也不夠完善，操作起來十分繁瑣。而在后來的發展當中，一些示波器已經發展出了能夠對EMI進行調試的功能。今天將要介紹的這種方法利用輸入回路的共模電流進行測量。

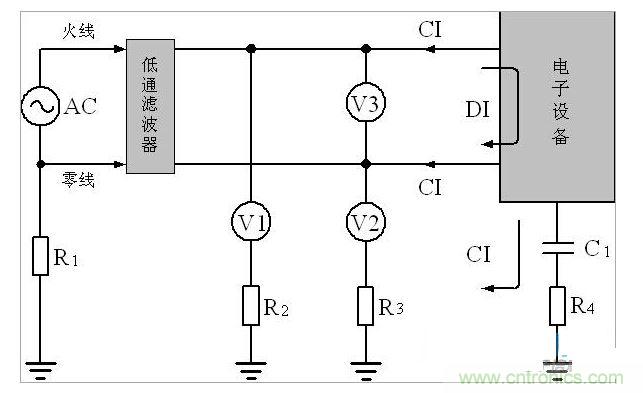

圖1
正確的測量方式如圖1所示，圖中，CI為共模干擾、DI為差模干擾，V1 = CI − DI、V2 = CI + DI、V3 = DI，R1、R2、R3、R4為接地電阻，C1為分布電容。
接下來的步驟較為簡單，需要借助示波器來對V1、V2、V3的這三個參數的數值進行測量，然后通過上述提到的關系式就能將EMI傳導干擾信號計算出來。但問題是，在V1、V2、V3中還含有一個50周的交流信號，這個信號幅度相對于EMI信號來說，非常高，其幅度是數百伏，而干擾信號一般只有幾十微伏到幾毫伏。由于示波器的動態范圍很有限，無法同時觀測這兩個信號，必須要先對干擾信號與電網電壓進行分離（用高通濾波器）。
另一點需要注意的是場地問題，如果測試的環境不是在屏蔽室當中，那么由于分布電容C1的數值很小（即干擾信號的內阻很大），而示波器的輸入阻抗一般都很高，在V1、V2、V3中還會含有其它干擾信號，如果不仔細進行分析，很難把本機的EMI干擾信號與外來干擾信號分辨出來。還有，由于分布電容C1的大小與設備對地的位置有關，每次測試結果可能都不一樣。
最后需要提醒大家的是，對EMC進行的所有測試都需正式的測量儀器、場地、權威部門制定的方案來進行，否則就算通過其他方法得到了結果，也只能僅僅作為參考。
