【導讀】本文針對村田的陶瓷基體、半導體基體、各種ESD（靜電放電·浪涌）保護裝置·對策元件的構造和原理進行說明。
陶瓷基體

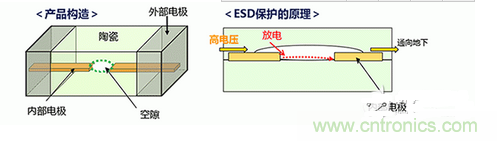

村田提供的陶瓷基體ESD保護裝置使用被稱為「電極間放電方式」的機理。這個產品的內部電極是反向構造，通常是絕緣狀態，施加高電壓時，內部電極間產生放電，電流流入地下。產品的特性受內部電極間的距離和材料等控制。與電壓可變阻抗方式的抑制型相比，端子間靜電容量小，具有優良的循環耐性，主要用于智能手機的天線和高速數據通信線。
導體基體

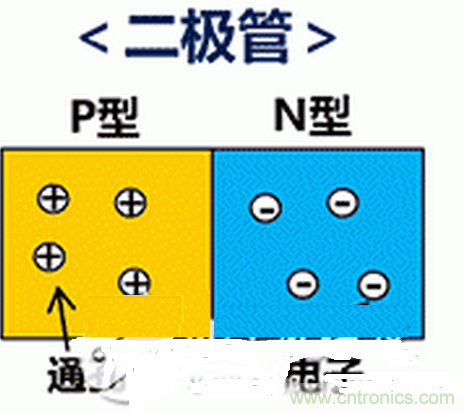

半導體基體的ESD保護裝置使用被稱為齊納二極管方式的機理。二極管是P型半導體（電子不足的狀態）和N型半導體（電子有余量的狀態）的結合物。

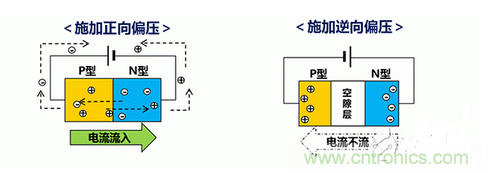

二極管在P型半導體側連接正極（正向偏壓），電子受正極吸引，通孔受負極吸引，因此電流流入。另一方面，在N型半導體側連接正極（反向偏壓），電子受正極吸引，通孔受負極吸引，P型半導體和N型半導體之間產生空隙層，電流無法流入。

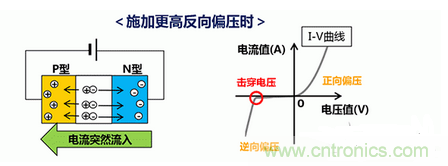

但是，施加更高的反向偏壓時，在空隙層共同結合的電子被切斷，與其他電子的沖突不斷循環，電流突然流入。將這個突然流入的電流產生的電壓稱為擊穿電壓。
硅材料的ESD保護裝置利用了這個二極管的技術，施加大于擊穿電壓的過電壓（ESD），電流流入地下。與陶瓷基體的產品相比，端子間的容量變大，具有更好地ESD保護性能。
結語
即使只是說我們身邊存在的電子設備、電氣設備，需要ESD保護裝置的地方也有很多，使用合適的ESD對策與產品的穩定息息相關。村田的ESD保護裝置具有高性能、高可靠性，提供能夠符合各種設備·用途的豐富產品陣容。
