1nH~100nH的寬感值范圍 - 低寄生電容
- 0.26Ω的DCR、10.2GHz的SRF
- 額定功率可達250mW
- 用于線焊組裝
日前，Vishay Intertechnology, Inc.宣布推出用于線焊組裝的新系列RF螺旋電感器 --- Vishay Electro-Films PSC系列電感器 --- 具有低DCR、高Q值和寬感值范圍，提供RF等效電路模型，使得設計者可以對器件性能進行高度精確的計算機仿真。
PSC電感器是針對需要線焊器件的RF電路而設計的，包括在通信系統及測試測量?jī)x器中的阻抗調諧電路、集總元件濾波器和混合RF集成電路。

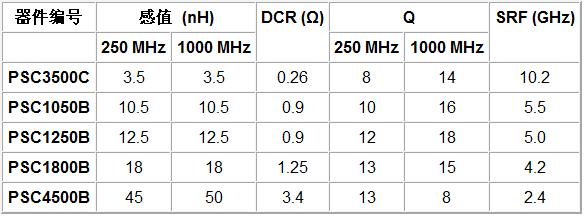

螺旋電感具有1nH~100nH的寬感值范圍，采用0.045英寸x0.045英寸x0.010英寸的小尺寸外形。PSC器件同時具有低寄生電容、低至0.26Ω的DCR、高達10.2GHz的SRF，在250MHz和1000MHz下的Q值分別為13和18。
這種無鉛電感可在-55℃~+125℃的溫度范圍內工作，額定功率可達250mW，還可根據客戶需求提供定制的尺寸和1nH~100nH的感值。
