【導讀】普遍的，如果我們要將室內的電線線路弄成網絡通信，一般會用到“電力貓”，也就是采用電力線載波的方式，在強電線路上進行數據傳輸。但是這樣做的話就顯得有些麻煩，本文將介紹一種更簡單更便宜更卡可靠哦的電路設計方法，只需幾個分立器件和兩個IC，通過弱電電路通信即可！還等什么？來瞧瞧！
如果要用室內現有的電線線路進行網絡通信，一般會采用電力線載波的方式，在強電線路上進行數據傳輸。現在想出了個更簡單便宜可靠的辦法，只要幾個分立器件和兩個IC，通過弱電電路通信(比如電話線)。讓電力貓見鬼去吧。
在弱電線路上傳輸數據

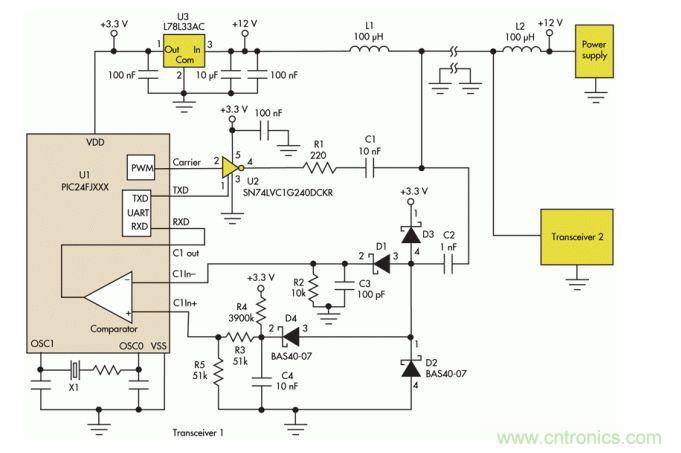

這個電路的傳輸速率至少可以達到32kbit/s, 如果載波更高，速度還可以更快。為簡單起見，我們用的鍵面開關，沒有減噪功能，如果要的話可以用軟件實現。U1是個PIC單片機，配幾個外圍器件，一個PWM模塊。
需要注意的是，這個電路只能用在低電壓的弱電環境中，不能接入高壓。
