【導讀】陽光電源的高級工程師黃家超近日在2014福創西部電子論壇之電源管理技術研討會上做了精彩分享。2014福創電子論壇是歐洲領先的技術交流平臺，此次論壇在西安高新區都市之門隆重舉行。兩個技術研討會：電源管理技術研討會和無線技術與物聯網應用研討會將針對西部工程師的設計挑戰，讓供需雙方的專家們充分互動。此次活動由我愛方案網與西安高新區高新技術企業協會合作，攜手電子元件技術網，中國電子展和中國電子授權分銷商聯盟聯合舉辦。
黃家超，陽關電源高級工程師
陽關電源在新能源設備制造行業是一家有著多年經驗的公司。公司產品線有三大 塊：第一是光伏電站分類器，第二是風級電流器，第三是儲能電流器。這次分享的主要內容是“因地制宜，光伏電站解決方案”，歡迎客戶分享需求。

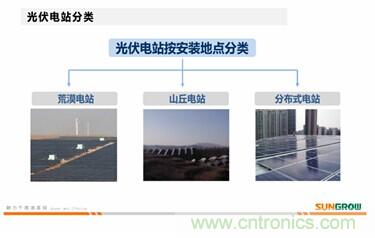

光伏電站的分類和特點
光伏電站從應用環境和應用場合可分為三部分：一是荒漠電站、二是山丘電站、三是屋頂電站，每個電站有一個特點。

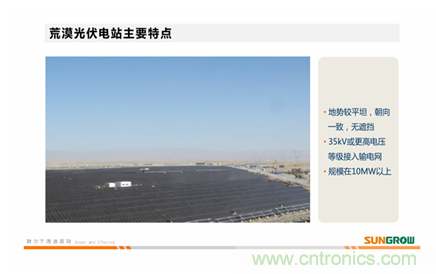

荒漠電站的特點：
（1）規模是較大，基本上為5兆瓦以上，連片型；
（2）地勢平坦，組建前后排布，無遮擋；
（3）電網介入要求比較高，中壓和中壓以上。
山丘電站的特點：
（1）地形復雜，運輸不方便，因?yàn)榭紤]到山丘電站整個設備的運輸包括其他建設的器材，運輸不方便；
（2）遮擋和朝向不一致，山丘電站跟荒漠電站相比，本身地勢平坦性差一點，可能導致整個光伏組建的排布和朝向沒有辦法完全一致。
（3）規模隨著新能源電站越來越大，規模在1—20肯定不止，百兆瓦以上。

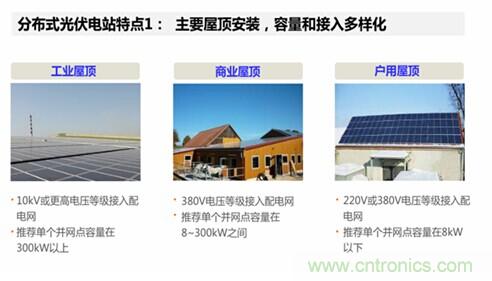

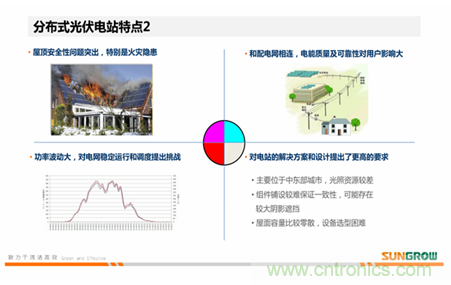

屋頂電站安裝和多樣化的特點：
（1）建設規模相對于荒漠和山丘來說相對容量比較小，安全性比較高，體現了電機安全和設備的防火性；
（2）計量和接入方式多樣，體現接入方式復雜，屋頂電站可以采用自發自用方式，接入方式是復雜和多樣。
光伏電站設計講究一個總體的務實原則，稱為度電成本。計算公式：
度電成本=生命周期總成本/生命周期發電量總收益。
為了追求和降低整體一個度電成本，可以降低系統成本和前期建設投資的成本。降低總成本有以下幾點，降低初始投資和降低后期運維的成本。初期投資從設備采購和系統其他優化方面，來降低一個系統的初始投資。
提高系統的一個總發電量，從以下幾點討論：
[page]
1、提高平均的發電效率
從以下幾個小細節方面：首先就是考慮系統的效率優化，影響因素：
（1）環境影響，因?yàn)槲覀冎离娬疽驗榄h(huán)境不同，對整體的發電量影響是非常大，比如在西北電站和中東部，資源部一樣，還有組建使用環境，是用在一個環境特別好還是一個環境特別糟糕的地方，包括天氣的影響。
（2）關鍵設備的選型，對整個系統的發電效率都有很大影響；
（3）系統設計方面，優化一些細節，減少組建的支配，電纜的傳輸損耗等等方面。
（4）其他的因素，電站建好之后，接網有沒有風險，接網有沒有限電還是包括全額入網，這個都對電站存在很大的影響。
2、逆變器的主要考慮因素
（1）生命周期成本，逆變器價格對建設周期投資成本的影響，逆變器的售價肯定有差異。
（2）系統安裝的方便性，在系統安裝方面，有人員還有設備運輸方面，也是對成本產生影響，
（3）施工成本，設備安裝性與否，對施工相對有影響。
（4）后期運營維護成本，比如兩年或者三年自保期過后，對整個系統運維的影響。
3、逆變器的效率和實際發電量
在考慮對發電量影響時，有逆變器的效率和實際發電量?jī)煞矫妫梢酝ㄟ^整體的設計可靠性來測試。
（1）利用一個小時數，測試對于整體系統發電量的影響。
（2）其次MPPT數量的選擇，體現在不同的電站上面，不同使用類型下，選取的設備，對這個設備細節方面的要求，做出了一個合理的選擇。
（3）最后還有嚴酷環境下逆變器的可靠性，中國地域非常廣，光伏電站建在非常嚴酷的環境下，包括高溫，潮濕高海拔和非常低溫的情況下，運營條件非常嚴酷，逆變器提出關鍵的要求，就是可控性的要求。
4、接入電網能力保證
電網友好與支持，光伏電站故障穿越與動態支持，孤島防護等電網適應性，符合電網接網的最新要求，這樣可以保證對電網的友好性方面，是非常好的兼容，保證整個電站在入網方面，對接網保證最小。
荒漠電站解決方案
這個光伏電站解決方案，統計了目前在全球的主要光伏市場方面的應用。發現了一個規律，荒漠大型光伏電站，主要是以集中式為主。就是逆變器的一個選擇， 集中式占到國內20GW光伏應用的70%，在大型實踐中不斷提升并網標準，已經趨于成熟穩定，它的應用案例是非常成熟的，包括它的接網風險方面，幾乎為零。全球大約5兆瓦以上的大型電站均是以集中式逆變器為主的解決方案。中國市場，大于5兆瓦以上的規模基本全是城市占據的主導地位，這是大型電站主流的一個選擇。
集中逆變器是大型電站的主流解決方案，主要的優勢是，首先知道集中式每瓦造價，小型的成本非常有優勢。其次是設備數量很少受到后期的運維安裝的影響，成本非常低。大型電站朝向一致，無遮擋，更加適合用這種大型的集中式的逆變器。還有另外一個顯著的特點，就是其電網友好性，故障穿越能力非常強，包括低電壓穿越，還有電網調度方面，有功無功的調度響應速度是非常穩定的。
欲看完整版請點擊以下鏈接）
http://www.woodworking-machinery.cn/seminar/98/review/366
