新手福利!TL494芯片的基礎入門

發布時間:2014-10-13 責任編輯:echolady

【導讀】TL494以其在PC機對的ATX半橋電源中的應用被市場廣為推崇。TL494作為雙端PWM芯片,被廣泛應用于雙端拓撲中,尤其是半橋和推挽電路的應用居多。由于TL494的單輸出端口、低工作頻率的特性,需要配合功率雙極性晶體管使用,如果配合功率MOSFET則需外加電路。目前,TL494已經作為工業標準芯片被大批量生產。

基礎概念

TL494是一種固定頻率脈寬調制電路,它包含了開關電源控制所需的全部功能,廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。

 新手福利!TL494電源管理芯片的基礎入門

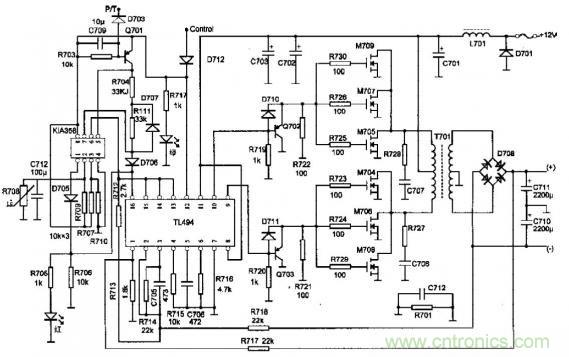

圖1:TL494內部結構

工作原理

TL494內置了線性鋸齒波振蕩器,振蕩頻率可以通過外部的一個電阻和一個電容進行調節。
輸出電容的脈沖其實是通過電容上的正極性鋸齒波電壓與另外2個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸壓器的時鐘信號為低電平時才會被通過,即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大,輸出脈沖的寬度將減小。

新手福利!TL494電源管理芯片的基礎入門

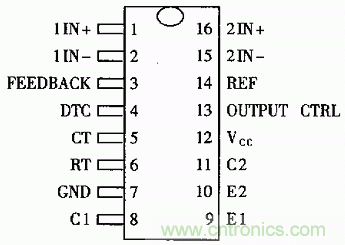

圖2:TL494的封裝

控制信號由集成電路外部輸入,一路送至時間死區時間比較器,一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓,它限制了最小輸出死區時間約等于鋸齒波的周期4%,當輸出端接地,最大輸出占空比為96%,而輸出端接參考電平時,占空比為48%。當把死區時間控制輸入端接上固定的電壓,即能在輸出脈沖上產生附加的死區時間。

脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了手段:當反饋電壓從0.5V變為3.5時,輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降至零。2個誤差放大器具有0.3-2.0V的共模輸入范圍特性,這可以從電源輸出電壓和電流察覺到。誤差放大器的輸出端常處于高電平狀態,它與脈沖寬度調智器反相輸入端進行“或”運算,正是這種電路結構,放大器只需最小的輸出即可支配整個控制電路。

結語:TL494現如今以作為工業標準芯片被集成電路廠商大批量生產。雖然TL494的架構非常優秀,但是隨著電子工程技術的不斷發展,TL494已出現頹勢,缺乏新的節能特性,工藝老舊,所以TL494芯片正在逐漸淡出高端市場,但是中低端市場仍在采用芯片。
