【導讀】降壓開關穩壓器LT1074的輸出電流是5A，過負載時限流電路動作，外接電阻負責調整其輸出電壓。其主要功能是吧直流經過降壓、整流、平滑的非穩定直流調整成穩定的直流。
LT1074的輸入電壓范圍較寬，標準的LT1074為8V≤Vi≤40 Vo，輸出電壓Vo可在2.5V≤Vo≤30V范圍內調整。
按典型運用電路，推薦LT1074-5使用性測試的測試原理圖

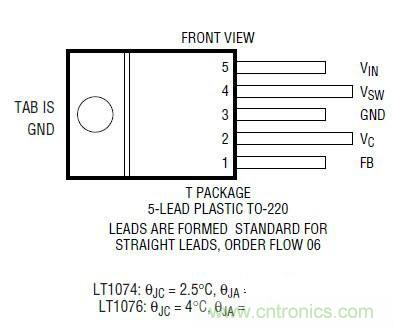

圖1：管腳定義圖
按上述方法連接電路，輸入端給定10～40V的輸入電壓，在輸出端給定5A的負載，檢出5V左右的電壓。

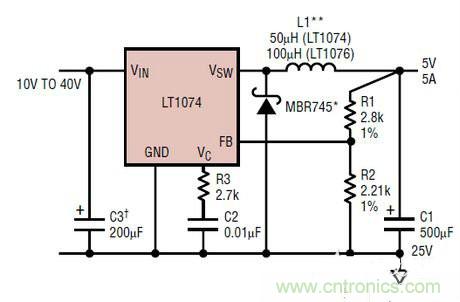

圖2：測試原理圖
