如圖所示為熱敏電阻的基本應用電路。

圖(a)為最基本的測溫電路。該電路測溫精度不高，只能用于對精度要求不高的場合。RT為正溫度系數熱敏電阻時，溫度升高，輸出電壓vo則升高，反之則降低；RT為負溫度系數熱敏電阻時，溫度升高，輸出電壓vo則降低，反之則升高。

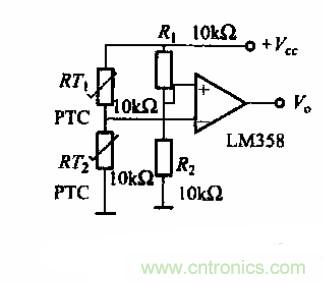

圖 (b)是采用了運算放大器的熱敏電阻溫差測量電路，測溫精度有所提高。該電路可檢測兩點的溫度差，當RTi所處的溫度低于RT2處的溫度時，即RTi <RT2，運算
放大器（一）端電位高于(+)端電位，輸出為低電平；同理，當月L所處的溫度高于RT2處的溫度時，輸出為高電平。

圖(c)是采用了運算放大器和對數二極管的測溫電路，對數二極管對熱敏電阻的線性進行補償，RP可調節放大器的增益，從而可進一步改善輸出特性。
