【導讀】文章介紹超寬帶EMI濾波器的設計思路，該濾波器的濾波頻率可以達到40GHz甚至更高，在頻率低端采用LC反射式濾波原理，在頻率高端采用高性能吸波材料的吸收式濾波原理。
由于引入吸波材料，大于10GHz頻段的濾波器仍然可以保證 100dB以上的插入損耗，克服了傳統LC濾波器在頻率高端由于電路分布參數的影響導致濾波性能下降甚至完全失效的弊端。
1．引言
近十幾年來，作為微波實驗基礎設施的屏蔽室，其應用的頻率范圍不斷擴展，頻率高端已由1GHz增加到18GHz，甚至40GHz，預計未來的趨勢還會增加到60GHz，甚至100GHz。為保證屏蔽室在整個適用頻段范圍的屏蔽效能，即不因電源線或信號線的引入而使干擾信號也被引入或引出屏蔽室，這就要求屏蔽室的電源濾波器和信號濾波器在同樣的頻段范圍具有規定的插入損耗。
文中介紹的超寬帶電磁干擾EMI濾波器在頻率高端的處理方法是利用電介質或磁介質的電損耗或磁損耗將高頻干擾信號轉變成熱量，從而實現濾波的效果。我們在濾波器中填充的電磁介質對于低頻電磁波的吸收作用較弱，不會造成有用信號的大幅度衰減。
2．超寬帶EMI濾波器的設計思路
超寬帶EMI濾波器在頻率低端采用LC反射式濾波原理，在頻率高端采用高性能吸波材料的吸收式濾波原理。濾波器設計過程中，先根據需求方提供的通帶截止頻率、阻帶插入損耗和額定電流以及漏電流的規定對濾波器的低頻端進行計算機建模，這樣就可以得到所需電感和電容的數目以及相應的元件值，進而畫出相應的電路圖。由于EMI濾波器只需滿足要求的截止頻率和插入損耗，沒有特別的頻率響應限制，因而低頻端建模采用的是電路簡單并且元器件較少的切比雪夫濾波響應，可減小濾波器的體積和重量。
低頻端僅能解決100MHz以下的頻段，100MHz以上的頻段由于電路中導線的分布電感和電感線圈的分布電容等分布參數的影響導致LC濾波電路性能下降甚至完全失效。高頻端的處理方法是加工一段空心同軸線，在同軸線的內外導體之間填充磁損耗和電損耗很高的吸波材料，將高頻干擾信號在傳播路徑中衰減掉。同軸線內外導體之間填充的電介質或磁介質，如鐵氧體、導電碳黑等多為導體，會導致同軸線內外導體短路，為此需要在內外導體之間增加一層絕緣層。
低頻端的LC濾波電路在100MHz以下的頻段具有較好的插入損耗性能，但是由于電路中的電感線圈和電容都是集總參數元件，當工作頻率高到100MHz 時，電感線圈中的分布電容和電容器中的分布電感會變成占主導地位的參數，使這類濾波器的插入損耗性能明顯惡化。在高頻時，填充吸波材料的同軸線卻具有良好的插入損耗特性。若要求從低頻10kHz到微波波段40GHz都具有良好的EMI抑制性能，則需要將兩種濾波器串接使用，這樣就形成了頻率低端的反射式濾波和頻率高端的吸收式濾波的超寬帶EMI濾波器的設計思路。
3．超寬帶EMI濾波器設計的應用舉例
我們以電源濾波器為例，假設需求方有如下的技術要求：通帶截止頻率fp=1kHz，阻帶起始頻率fs=10kHz，通帶內衰減小于3dB，阻帶內衰減大于100dB，并且阻帶要延伸到40GHz的上限頻率。

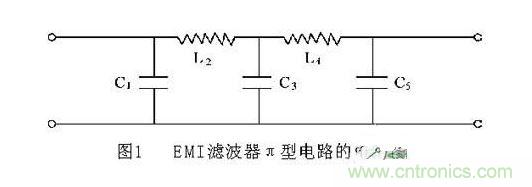

先處理低頻端部分，采用切比雪夫逼近進行建模。切比雪夫濾波器又稱為等波紋濾波器，這種濾波器的衰減在通帶內呈現等起伏特性，起伏的大小標志著衰減對理想均勻特性的最大偏離程度；過渡帶內的衰減具有比巴特沃斯濾波器更快的增長速率；阻帶內的衰減在不考慮分布參數的條件下將呈現出單調增加的趨勢。根據以上的技術要求可以確定切比雪夫濾波器的階數為5，元器件的連接方式分為T型和π型兩種。T型電路奇數項元件為電感，偶數項元件為電容，這樣所需的電感數目較多，在濾波器的實際制作中影響濾波器體積的主要是電感線圈的大小，采用T型電路很容易造成濾波器體積龐大，不易放置，因此元器件的連接多半采用的是π型電路。π型電路奇數項元件為電容，偶數項元件為電感，其電路圖如圖1所示。
