【導讀】在一種無法穿入的灌封材料中有一個T型電阻網絡，想直接測量其中一個電阻的阻值，又無法接觸中心節(jié)點，其它兩個電阻的存在也阻礙了這個任務的完成。本設計實例以實際電路為例講解了如何解決這一電阻測量問題。
假設在一種無法穿入的灌封材料中有一個T型電阻網絡，你想直接測量其中一個電阻的阻值。由于無法接觸中心節(jié)點，其它兩個電阻的存在似乎使得這個任務不可能完成，但事實上完全可以。

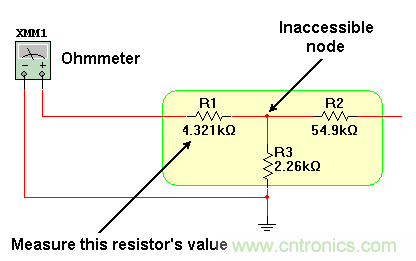

圖1：嵌入式電阻測量問題。
為了測量上圖中R1的阻值，一般采用的技術是檢測歐姆計給R1供送的電流，然后從T型網絡另一邊的R2輸出等值的電流。這樣做的結果是流經R3的電流為零，使得無法接觸的那個節(jié)點的電壓也為零。
這樣，歐姆計將只能檢測到R1一個電阻。

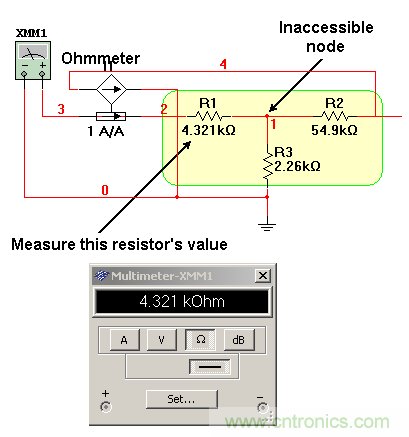

在理想的SPICE仿真中，這個概念可用下面的圖來解釋：
圖2：嵌入式電阻測量概念。

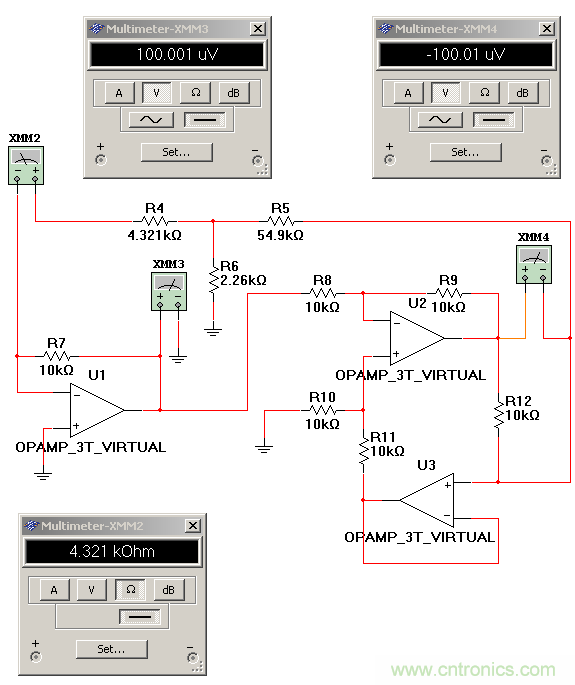

實際上，這個概念可以用電流到電壓轉換器和豪蘭（Howland）電流泵來實現。下圖中使用虛擬運放只是為了更清楚的描述，實際運放也是可以用的。
圖3：嵌入式電阻測量實現。
在上述例子中，歐姆計給R4注入10nA電流，承載相同電流的R7會使U1輸出100µV的電壓。豪蘭電路將這個100µV分配在R12上，致使R5輸出10nA的電流。在這種電流平衡條件下，流經R6的電流為零，R6上的電壓也為零。此時歐姆計上顯示的數字就是R4的值。
