電梯外呼系統解決方案

發布時間:2011-07-13 來源:上海豐寶電子信息科技有限公司

中心議題:
  • 豐寶電子的電梯外呼系統解決方案
解決方案:
電梯是一個涉及安全的復雜系統,電梯外呼板更是其中一個不可或缺的部分。每一部電梯在每個服務層的都會設立一個外呼板,電梯外呼板是電梯與乘客主要的交互手段。通過電梯外呼板傳達的信息有轎廂運行方向以及轎廂目前所在樓層,乘客通過外呼板向電梯下達乘坐指令,電梯召喚按鈕使用時,上樓按上方向按鈕,下樓按下方向按鈕。上海豐寶電子信息科技有限公司采用NXP的MCU設計兩種電梯解決方案,即普通LED點陣電梯外呼板和TFT電梯外呼板。LED電梯外呼板以LED點陣方式顯示信息,此外還可通過上位機顯示各種字符,滿足客戶的各種字符顯示需求;TFT電梯外呼板采用真彩TFT液晶顯示屏作為顯示介質,顯示界面優美,是現在電梯行業發展的一個明顯趨勢。

1、LED點陣外呼


采用NXP集成CAN控制器的LPC11C14只需外接一個CAN收發器(TJA1051)就能接入電梯控制系統的CAN網絡。GPIO強大的驅動能力只需一片ULN2003即可完成3塊點陣屏的驅動。LED點陣亮度高,顯示信息清晰。方案優點突出:LPC11C14片內集成CAN控制器,外圍電路簡單,有效降低成本;工業級芯片,使整個系統工作更加穩定可靠;靈活的通信接口,不僅可以使用CAN,而且也留出RS485接口,以便兼容傳統的RS485網絡;CAN或串口更新應用程序,現場修改更新更為方便。

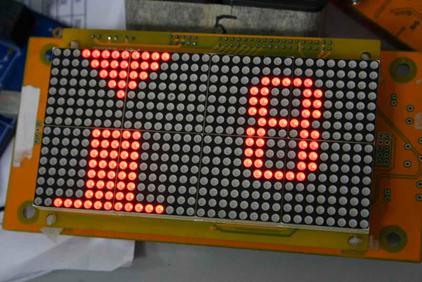

實物圖片:

2、TFT LCD外呼

傳統的電梯外呼板采用點陣LED或黑白液晶顯示,顯示效果單調,而采用TFT液晶顯示,不但亮度高,而且可以顯示彩色圖片及文字,顯示效果美觀,此外還可以根據需要顯示一些廣告、通知等信息,是為未來的發展方向。
豐寶開發一款TFT LCD的外呼控制器,方案選用NXP的LPC2478,LPC2478是一款內置LCD控制器的ARM7的芯片,性能卓越,它內部還集成CAN控制器、USB、Ethernet網、UART等豐富的外設,是TFT LCD外呼控制板的最佳選擇。

方案的優勢非常突出:
1、LPC2478片內集成LCD控制器,系統集成度高,無需FPGA驅動LCD,整個外圍電路非常簡單,有效降低成本;
2、工業級芯片,使整個系統工作更加穩定可靠;
3、TFT真彩液晶顯示,24比特接口,可支持高達1024X768的TFT LCD屏。
4、USB接口支持U盤更新圖片等顯示信息,操作方便
5、CAN接口,而且也可留出RS485接口,以便兼容傳統的RS485網絡;
6、可擴展以太網接口,進行網絡通信。

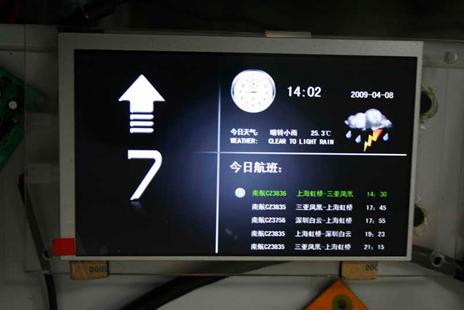

實物圖片:
