【導讀】對于電子工程師來說，LED亮度線性變化是一技術難題。而今這一難題終于破解，PWM占空比成為突破點。占空比是通電時間和通電周期的比值，常用于調整較為精細的參數。比較典型的應用就是對LED照明設備亮度的調節。本文將為你解答如何通過PWM占空比確保LED亮度的線性變化。

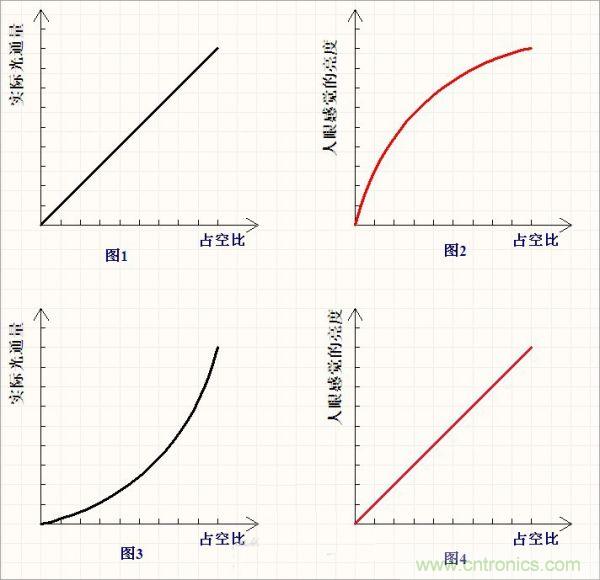

首先需要明確的是，LED驅動是恒流的，而PWM所作的僅僅是修改恒流電流與斷流的時間比，所以占空比與光通量的輸出是線性關系。作為一個燈具,其輸出光通量隨時間線性變化，但是人眼感受的卻不是線性的，表現有，在燈光微亮區，很小的光通量改變也讓人眼感到光通量變化很大，而在光通量比較大的區域，很大的光通量跳躍，人眼感覺到的光通量變化不大。
要想得到圖4的效果，那么PWM的占空比調節方式就當如同圖3，這在單片機的軟件處理就麻煩了，在軟件處理中得有一個數學公式來描述這個曲線，這可能造成為了計算某一刻的占空比，占用大量的CPU資源來計算;當然也有別的辦法，比如用一個大表格把曲線存在表格里，需要百分之多少的亮度就到表格去查對應的占空值就可以了。
這里需要注意的是，像圖4這種人眼的感受是無法通過儀器來進行測量。所以文中給出的圖形只是大概的參考，然后根據實際感受再多次調整，直到按下控制器上的亮度加和亮度減，從最亮到最暗，人眼感覺是無級均勻變化就行了。
