送女友超贊!隨聲音大小改變的流水彩燈設計

發布時間:2014-12-12 責任編輯:sherryyu

【導讀】是不是不知道如何布置你們的愛巢或者想給女友一個驚喜的party,這些怎么少得了流水彩燈的點綴呢?買多浪費,這里小編教你自己DIY流水彩燈,還可以隨聲音大小改變的哦,是不是顯得更有情誼呢?

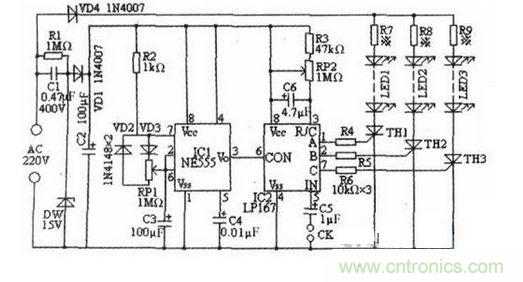

這款使用集成電路組成的可逆流動以及可隨音樂聲音大小改變流動速度的彩燈電路,電路如下圖所示。圖中ICI是時基集成電路NE555,它與外圍元件R2、VD2、VD3、RP1、C3等構成占空比可調的矩形脈沖發生器(其振蕩周期約為T=0.7RPlxC3=70s)。這個振蕩周期是燈光正向流動和反向流動相互交替的時長,即在70s的時間內完成一次正向、反向流動的循環。通過對電位器RP1的調整,可在70s循環周期不變的前提下,適當改變正向和反向流動的時間比。

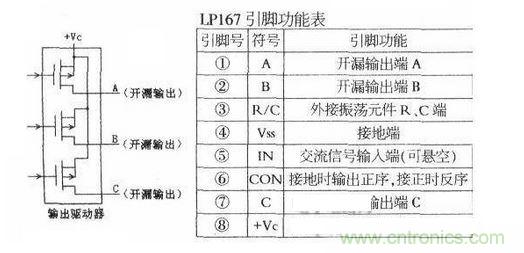

振蕩脈沖由IC1的③腳傳送到IC2的⑥腳。IC2是三位環形脈沖分配/驅動專用集成電路IP167(其內部有整流放大、壓控振蕩和3位環形時序計數以及3個漏極輸出電路等),采用8引腳的DIP塑料封裝。其中漏極輸出驅動器部分的結構,見上圖。

當LP167內部的輸出管在環形時序計數電路驅動下依次飽和導通時,導通的輸出管漏極為高電平,可向下圖中的單向可控硅TH發送觸發信號,可控硅導通后,相應的LED燈串點亮。

LP167各引腳功能見附表。其中⑤腳可由外部插孔“CK”輸入音頻信號,其信號幅度與③腳的元件共同控制壓控振蕩的頻率,從而調節彩燈的流動速率。⑤腳也可以懸空。當IC1振蕩輸出低電平時,IC2的①、②、⑦腳按正時序依次出現高電平,通過驅動單向晶閘管TH1、TH2、TH3使燈光正向流動。當IC1振蕩輸出高電平時,IC2輸出端按逆時序出現高電平,燈光逆向流動。

下圖中晶閘管可選用MCR100-8;LEDl~LED3是不同顏色的發光管燈串;電阻R7_R9的功率與阻值,可根據每串發光管的數量及電流需求調整,其余元件按圖選用即可。
DIY流水彩燈

DIY流水彩燈
