- 并聯穩壓器可加快電源供應啟動速度
- 重新安排啟動電路的并聯穩壓器以加快自舉升壓時間

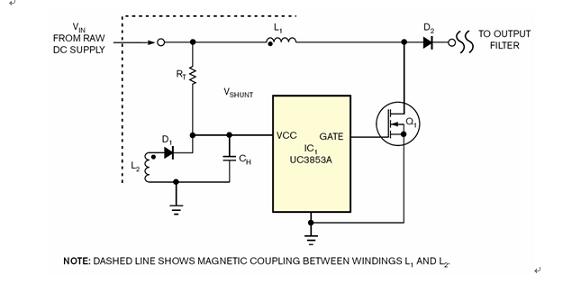

圖1：在傳統交換式電源供應的自舉升壓電路里，涓流充電電阻RT和電容CH會提供啟動電源給脈沖寬度調變器與控制器IC1
電阻RT和電容CH共同組成一個涓流充電（trickle-charge）電路，負責提供電源給自舉升壓組件IC1，以便其正常運作。傳統設計中的RT電阻值通常很大，讓電路在提供所需的待機電流后，還能以小電流持續對電位保持電容CH充電，從而確保該電容在電源轉換器開始操作前可供應足夠的電力給PWM電路。這類電路的啟動響應速度雖慢，但在正常操作情形下都不成問題。
若需加快系統的開機反應速度，設計人員可重新安排啟動電路的并聯穩壓器以加快自舉升壓時間（圖2）。自舉升壓電路是由電容CT、并聯穩壓組件D1（TL431）、二極管D3、晶體管Q1以及從RA到RD的電阻所構成。電源剛接通時，電容CT沒有任何電荷，而PWM電源輸入端的電壓VAUX是由Q1和D1所構成的串聯穩壓器決定。

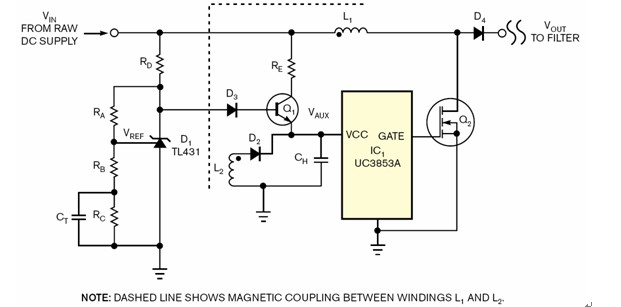

圖2：在這個改良后的自舉升壓電路里，晶體管Q1提供可靠的初始電流脈沖給電容CH，促使電路以更快的速度啟動和提供電源輸出
開機時，VAUX電壓會上升到峰值電壓VAUX_PEAK，其值是由電阻RA對RB的比值所決定。電容CT和電阻RC則會設定自舉升壓電路的截止時間和電壓，以便保存電力。電阻RD提供偏壓電流給并聯穩壓組件D1（TL431），而電阻RE會限制晶體管Q1的集極電流，確保它留在安全操作區。
設計電路時，首先根據下列公式選擇電阻RA和RB，讓峰值充電電壓符合要求：
其中VREF是TL431的內部參考電壓。接著選擇電阻RC，使并聯穩壓值低于輔助線圈所提供之額定VAUX電壓（VAUX_NOMINAL）：
最后選擇電容CT，將自舉升壓時間TBOOT設為：
這個電路如同圖1所示，其中的二極管D2和輔助線圈L2會提供正常操作電源給IC1。
