- 嵌入式IGBT保護
- 高峰值輸出驅動電流：最小2.0A，最大2.5A
- 快速傳播延遲可減少死區時間并提高系統效率
- 電源逆變器和電機控制應用程序

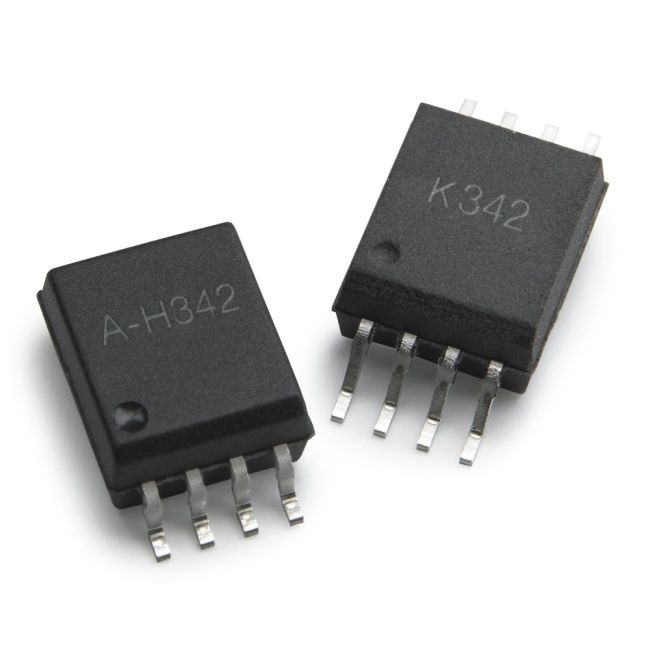

為通信、工業和消費類應用提供模擬接口零組件的領先供應商Avago Technologies，今日宣布推出2.5A最大輸出驅動ACPL-H342和ACPL-K342光隔離IGBT柵驅動，該產品帶有嵌入式米勒箝位、軌至軌輸出電壓、欠壓鎖存(UVLO)電路和保護免受IGBT跨導和電流“直通”的影響，以便保證電源逆變器和電機控制應用程序安全有效。
設計師開始側重電源逆變器和電機驅動系統的總體擁有成本。這包括潛在維護和現場維修成本。系統設計師現在要求帶有綜合功能的隔離柵驅動，例如用于可靠的IGBT和電源MOSFET操作和保護的有源米勒箝位和軌至軌輸出，這在點擊驅動和可再生能源逆變器中尤為重要，在這里不允許出現停機，野外維修也非常昂貴。
IGBT保護和效率
米勒箝位可以在高dV/dt輸出轉變中控制米勒電流。它還可以避免使用負電源，以確保通過快速將IGBT的較大柵電容釋放到較低程度來安全關閉IGBT而又不會影響IGBT關閉功能。
此外，Avago的最新柵驅動光耦合器的特點便是在1.5kV共模電壓下的業內最好、共模瞬態抑制40kV/µs，以便吵鬧環境下進行可靠操作。
UVLO功能可在任何具備可安全操作的充足電壓下進行箝位輸出。欠壓鎖存保護電路可確保有足夠的柵驅動電壓來完全開啟IGBT，因此可盡量降低IGBT功率消耗。一旦電壓超過正向UVLO門限，UVLO箝位將被釋放，并且使設備輸出得以開啟以便回應輸入信號。
效率是最新的ACPL-H342和ACPL-K342柵驅動的重要設計目標。它們的軌至軌輸出電源擺幅和最低輸出死區時間可通過較短的傳播時間來盡量降低驅動散逸并提高效率。
傳播延遲專門用于保護高邊和低邊半橋IGBT配置下的IGBT跨導，該配置在電源逆變器中普遍應用。兩個設備間的傳播延遲差(tphl - tplh)為最小-10ns到最大-200ns。因此，可預防直通，這樣便可消除可導致IGBT損壞或縮短操作時間的重大情況了。[page]
ACPL-H342和ACPL-K342柵驅動重要功能
- 嵌入式IGBT保護
-帶遲滯的UVLO
-兩個部件之間無跨導：tphl - tplh < 0保修
- 高峰值輸出驅動電流：最小2.0A，最大2.5A
- 使用軌至軌輸出驅動的15到30V電壓操作
- 每個IEC/EN/DIN EN 60747-5-5最大工作絕緣電壓
-ACPL-K342-x60：1140Vpeak
- 每個UL 1577高瞬時耐受電壓
-ACPL-H342：1分鐘3750Vrms
-ACPL-K342：1分鐘5000Vrms
- 高共態瞬態抑制：1.5kV共模電壓下40 kV/µs
- 快速傳播延遲可減少死區時間并提高系統效率
- 8引線SSO-8包裝（擴展型SO-8）比8-pin DIP小40%
包裝及溫度范圍
RoHS合規性、8引線擴展型SO-8包裝中可使用該設備，它們比傳統的8-pin DIP包裝小40%。所有設備均可在-40到+105oC之間廣闊溫度范圍內進行操作。
產品供貨情形
Avago直接銷售渠道及全球分銷合作伙伴現在可提供ACPL-H342-000E和ACPL-K342-000E樣品及產品。
