【導讀】凌力爾特推出高壓降壓型DC/DC控制器LTC3864，提供3.5V 至 60V 輸入電源范圍， 00% 占空比可設定輸出電壓在 0.8V 至 VIN 范圍，從而使該器件非常適用于 12V 或 24V 汽車、重型設備、工業控制、機器人和電信應用。
凌力爾特公司 (Linear Technology Corporation) 推出高壓降壓型 DC/DC 控制器 LTC3864，該器件在待機模式中僅吸收 40µA 的靜態電流，且輸出在突發模式 (Burst Mode) 操作中被使能。3.5V 至 60V 輸入電源范圍設計用于提供針對高電壓瞬變的保護，以在汽車冷車發動期間正常運作，并且可適合眾多的輸入電源和電池化學組成。由于該器件的 100% 占空比能力，可設定輸出電壓在 0.8V 至 VIN 范圍，從而使該器件非常適用于 12V 或 24V 汽車、重型設備、工業控制、機器人和電信應用。

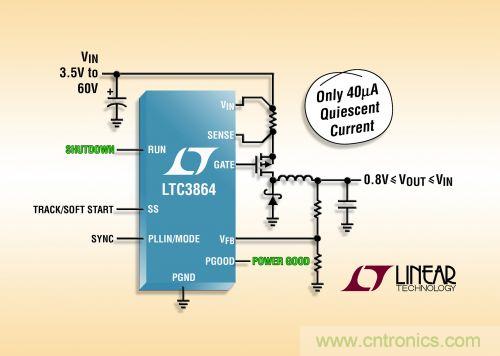

圖題：凌力爾特推出高壓降壓型DC/DC控制器LTC3864
LTC3864 驅動一個外部 P 溝道 MOSFET，以 50kHz 至 850kHz 的可選固定頻率工作，并可同步至一個 75kHz 至 750kHz 的外部時鐘。在輕負載時，用戶可以選擇脈沖跳躍模式和低紋波突發模式工作。其電流模式架構提供了非常容易的環路補償、快速瞬態響應和卓越的電壓調節。通過測量檢測電阻器兩端的壓降完成輸出電流檢測，以實現最高的準確度。其他特點包括可編程軟起動或跟蹤、過壓保護、過流和短路保護、一個電源良好輸出信號以及針對相鄰引腳開路和短路的 FMEA (失效模式與影響分析) 驗證。
LTC3864 采用 12 引腳耐熱增強型 MSOP 和 4mm x 3mm QFN 封裝。LTC3864E和 LTC3864I 版本在 -40°C 至 125°C 的節溫范圍內工作。而 LTC3864H 保證工作在 -40°C 至 150°C 的工作節溫范圍。LTC3864MP 是 100% 經過三種溫度測試，保證工作在 -55°C 至 150°C 的工作節溫范圍。千片批購價為每片 2.06 美元。
性能概要：LTC3864
3.5V 至 60V 的 VIN 范圍
寬 VOUT 范圍：0.8V 至 VIN
在備用模式時具 40µA 的低靜態電流
在輕負載時可選擇低紋波突發模式工作或脈沖跳躍模式
可選擇 50kHz 至 850kHz 的固定工作頻率
75kHz 至 750kHz 的 PLL 可同步工作頻率
電流模式控制實現快速瞬態響應和非常容易的環路補償
可調軟啟動或跟蹤
輸出過壓和過流保護
電源良好輸出信號
擴展和工業溫度級：-40°C 至 125°C 的工作節溫范圍
汽車溫度級：-40°C 至 150°C 的工作節溫范圍
軍用溫度級：-55°C 至 150°C 工作節溫范圍
