【導讀】傳統感應加熱電源整流變換一般采用晶閘管相控整流或二極管不控整流方式，為獲得較為穩定的直流電壓，整流后往往采用大電容儲能兼濾波，導致電網輸入側功率因數非常低，電流畸變，對電網造成諧波污染;此外，還對周圍及自身系統的信號產生嚴重的電磁干擾，系統效率降低。為了減小諧波電流、提高功率因數，有必要采用功率因數校正技術(APFC)。
傳統感應加熱電源及改進
傳統的感應加熱電源的主電路結構如圖1所示，包括四個部分：不控整流、大電容儲能濾波、逆變電路和諧振負載。圖中通過不可控整流的方式將交流變?yōu)橹绷鳎偻ㄟ^(guò)大電容濾波變成比較穩定的直流電作為逆變電路的供電電源，在逆變側部分實現系統的逆變輸出和功率調節。
圖1：傳統感應加熱電源系統結構圖
整個系統由DSP控制，電壓電流檢測裝置通過檢測直流母線的電壓值和電流值并變送給DSP，以實現功率反饋。負載檢測包括溫度檢測和頻率跟蹤，通過將紅外線傳感器檢測到的溫度值變送給DSP，以實現溫度反饋;通過檢測負載的諧振電流和電壓信號反饋給DSP以實現頻率跟蹤。在DSP內部對電壓、電流等反饋信號分別A/D變換、保持，通過數字乘法運算求出實際輸出功率與數字給定功率比較，對偏差進行數字PID控制，可實現電源輸出功率的閉環控制和DPLL頻率跟蹤，故障檢測保護電路對缺水、過熱、過壓、過流等故障實時監控，由DSP故障處理子程序比較判斷后，以中斷方式處理各類故障、并報警顯示。
這種傳統感應加熱電源由于采用大電容無源濾波，造成輸入電流畸變，對電網造成諧波污染，輸入功率因數降低，而且不利于節約用電成本。為了提高能源利用率，減少感應加熱裝置對電網的污染，必須采用有源功率因數校正技術。
由于系統已采用DSP作為主控制器，使用專用PFC芯片反而會增加系統硬件成本，降低系統的集成度，而且調試不方便，更不利于系統升級，所以本文研究在原有系統的基礎上，利用DSP實現功率因數校正。

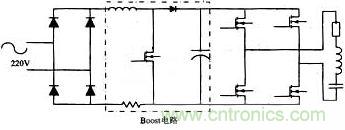

在原有主電路的整流和逆變部分加入Boost電路，如圖2所示，Boost電路是用來改善網側電流波形，提高電源功率因數的DC/DC變換器;在直流母線側，通過檢測Boost電路的輸入電壓、電感電流和輸出電壓，通過DSP的軟件控制算法，控制Boost開關管的通斷來達到功率因數校正的目的。
圖2：具有APFC的感應加熱電源主電路結構圖
基于DSP的APFC實現

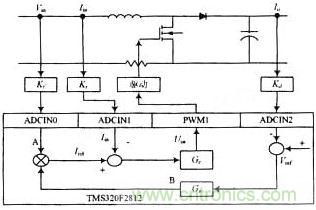

圖3給出基于DSP-TMS320F2812的APFC控制原理圖。TMS320F2812芯片是TI公司推出的32位定點數字信號處理器，具有強大的控制和信號處理能力，是用于數字電力電子變換與控制的高性價比DSP芯片。

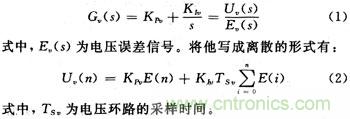

APFC控制原理如下：Boost電路的輸出電壓，即直流母線電壓V0經傳感器采樣、隔離后送入DSP的ADCIN2口，并轉換為數字信號，與參考數字電壓Vref比較，其偏差值送入電壓控制器Gv，通過糾偏控制使V0與Vref相等，Gv采用數字PI控制，有：
電壓控制器G的輸出信號B與Boost變換器的輸入電壓Vin經隔離、A/D變換后的數字信號A相乘，乘積作為電感電流Iin的參考信號Iref。電感電流Iin與參考信號Iref比較后，差值[member]
[page]

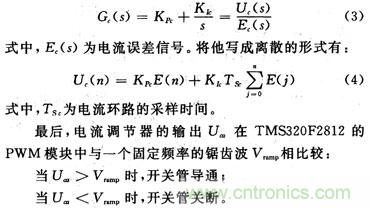

送入電流控制器Gc，Gc也采用數字Pl控制，有：
這樣便輸出脈寬調制波，經驅動器隔離、放大后驅動開關管高頻導通/關斷，以實現電感電流Iin實時跟蹤Iref。
圖3：基于TMS320F2812的APFC控制原理圖

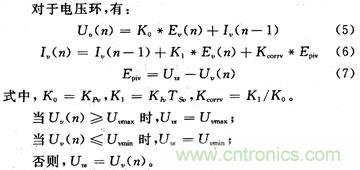

實現式(2)和式(4)時，為了防止Uv(n)，Uc(n)過大造成系統失控，還必須將他們限定在合適的范圍內。對此，可按以下方法實現離散控制。
電流環同理，當開關管工作在很高的頻率時(比如f=100 kHz)，電壓環調節器Gv的輸出基本不變，所以乘法器輸出的Iref基本上是和輸入電壓成比例的波形，就可實現輸入電流對輸入電壓的實時跟蹤，且保持二者相位相同，使輸入功率因數接近于1。
實驗研究
根據以上理論，設計一臺單相輸入220 V、功率4 kW、諧振頻率30 kHz的超音頻感應加熱電源樣機，并且對加入APFC電路前后的網側電壓、電流進行對比分析，實驗結果分別如圖4，圖5所示。圖4為傳統感應加熱電源網側的電壓、電流波形，從圖中可以看出，電壓雖是正弦波，但由于直流側中間儲能大電容的存在，致使電流導通角只有90°，網側電流波形嚴重畸變，呈一系列斷續的尖峰脈沖，在同等功率條件下，電流的峰值成倍提高、諧波分量加大、電源功率因數降低(cosφ△0.7)。圖5為引入APFC以后的感應加熱電源網側電壓、電流波形，從圖中可以看出，引入APFC技術后，電流波形與電壓波形是同相位的正弦波，感應加熱電源有接近于1的輸入功率因數和很低的電流總畸變率，減少了對電網的污染。
圖4：傳統感應加熱電源網側電壓與電流波形
圖5：引入APFC校正后的電網電壓與電流波形
實驗結果表明：APFC技術的引入使電源的輸入功率因數接近于單位功率因數，減少了諧波對交流電網的污染，使感應加熱電源的功率顯著提高。
