【導讀】隨著科技的越來越發達，電子產品也愈加完善，當然，其間少不了各個元件的進步，尤其是電阻做得越來越精密，越來越耐用。今天收到一些精密多圈可調電阻，東西不錯，但其中有一個壞的，天生的好奇心油然而生，想探一探里面到底怎么樣？

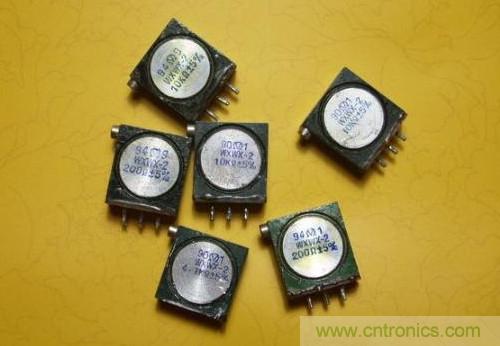

廢話不多說，先上圖。這是收到的精密可調電阻，其中有一個是壞的，今天就拿它開刀了。
圖1：精密可調電阻

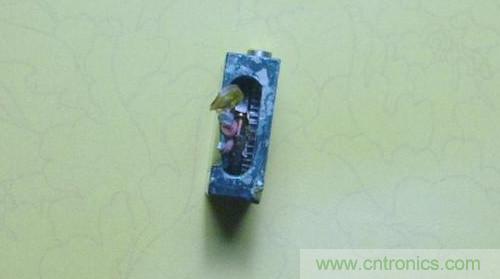

這是那個壞的。
圖2：已損壞的精密可調電阻

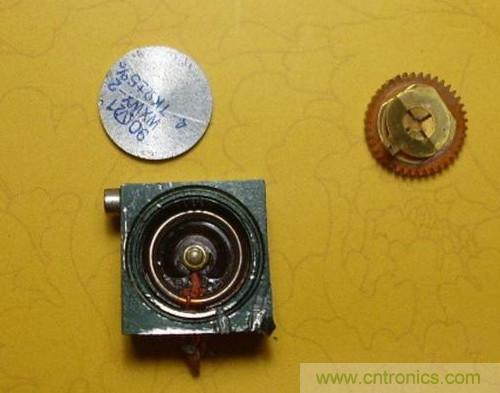

打開上面的鋁蓋，取出動臂。
圖3：打開可調電阻上面的鋁蓋，取出動臂
[page]
再取出里面的4.7K的線繞電阻
圖4：取出繞線電阻

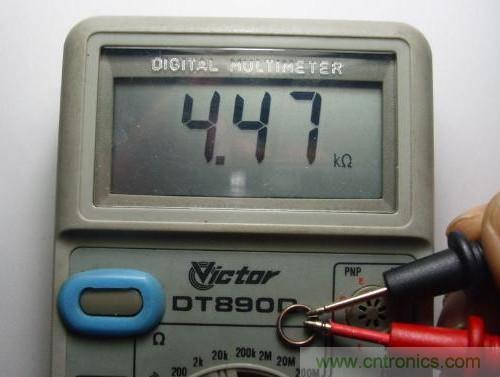

東西非常小，我大概測試了一下阻值。
圖5：測量電阻阻值

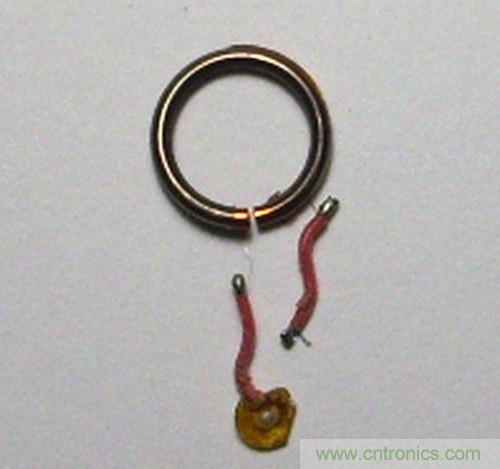

這就是里面的線繞電阻，做工相當精致。
圖6：繞線電阻
[page]
實在看不清楚，就拿出俺的另外一個寶貝“讀數顯微鏡”。
圖7：讀數顯微鏡

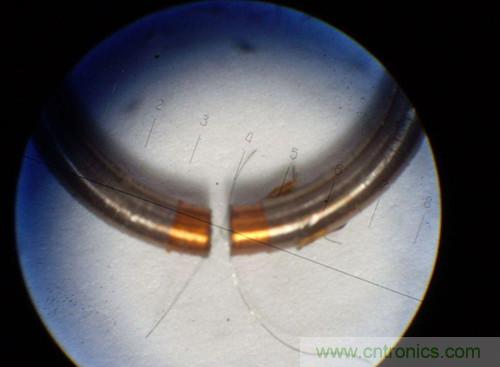

通過鏡頭拍的照片，不知道為什么相機無法對焦。
圖8：“讀數顯微鏡”下的繞線電阻

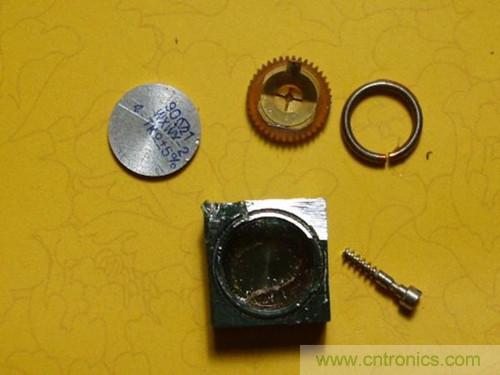

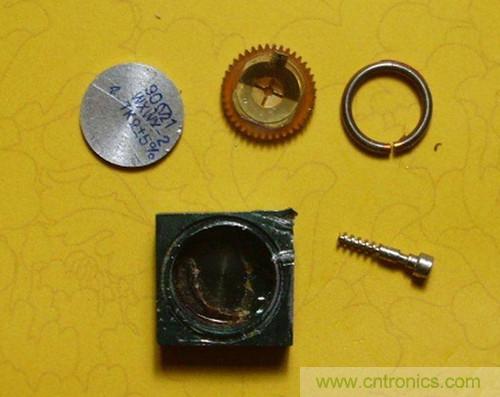

最后取下調節用的螺桿。
[page]
這個可調電阻的外殼是鋁的。
東西非常好，調節的手感也很好。拆解到此結束！不知道大家看了這款可調電阻內部結構有何感想呢？
