只需5h,手機完美變身無線充電器

發布時間:2014-10-30 責任編輯:sherryyu

【導讀】無線充電的使用讓我們看到了方便快捷的新途徑,但這并不妨礙我們工程師對于拆機改造的熱情。其實DIY無線充電器沒有想象的那樣困難,關鍵是要膽大心細和無比的耐心,再加上適當的材料費用就能夠搞定一切!下面隨小編一起來看看手機完美變身無線充電器。

智能機時代來臨,無論手機通話還是娛樂,隨時充電已經成為手機一族必備的需求。隨時隨地能夠充電成了消費市場的一大需求,這一方面考驗了手機電池的續航能力,一方面使得消費者對于如何能夠滿足隨時充電有了新的需求。無線充電的使用讓我們看到了方便快捷的新途徑,當然能夠逐漸走進千家萬戶還是需要一定時間,但這并不妨礙我們工程師對于拆機改造的熱情。其實DIY無線充電器沒有想象的那樣困難,關鍵是要膽大心細和無比的耐心,再加上適當的材料費用就能夠搞定一切!

改裝需要的材料:

1.基本報廢的索尼愛立信w590,但可以拆里面的金屬彈簧觸點用
2.充電器(是為了拆一截電線)
3.耳機一個(為了拆漆包線)
4.萬能充電一個(主要是拆二極管測試正負極,和截一段鐵片)
5.雙面膠盒電烙鐵
6.最重要的點金石加線圈一套

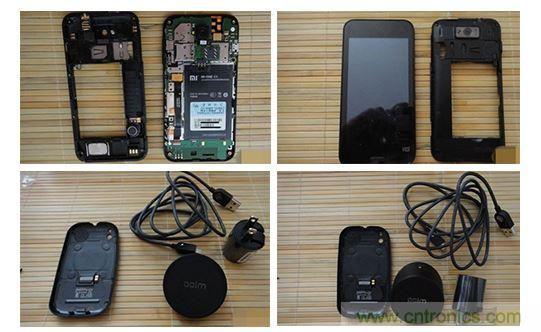

下面開始拆機,下面是拆機后的圖片。拆機很簡單,就8顆螺絲
手機完美變身無線充電器

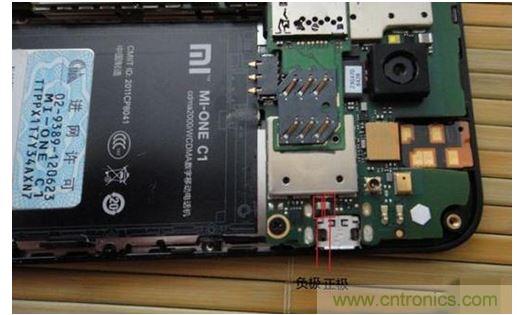

如圖所示,那是小米沖電的正負極。
手機完美變身無線充電器
[page]

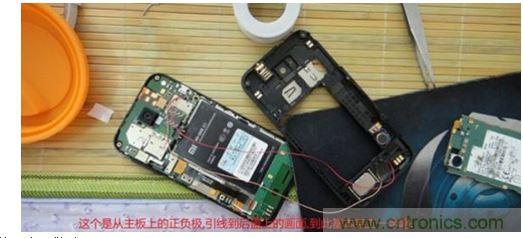

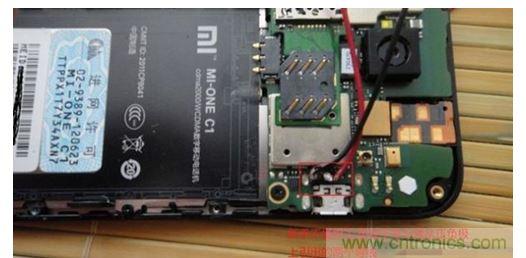

人從未用過電烙鐵,歷經千辛萬苦焊接到正負極上的導線,比較悲催的是,皮包線比較粗,手機無法合上,后來又用漆包線給焊接了一遍,又是一個辛苦的過程,這里就報廢了,一個廢棄充電器和耳機,為了拆他們的線。
手機完美變身無線充電器

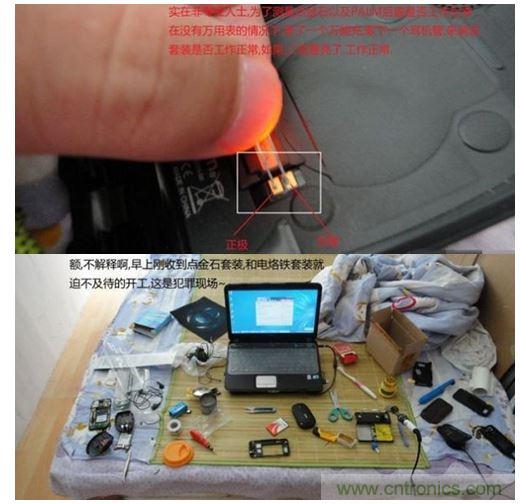

這個是為了測試PLAM后蓋是否工作正常,用二極管測試的圖片,測試二極管亮了。PLAM后蓋以及點金石工作正常,(木有萬用表,只用從廢棄的萬能充里面拆下二極管用這愚蠢的方法)
手機完美變身無線充電器

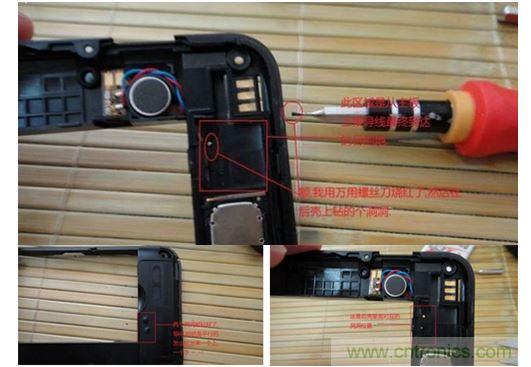

最殘忍的時刻到了,要在買了不到2個月的小米上開洞洞。
手機完美變身無線充電器

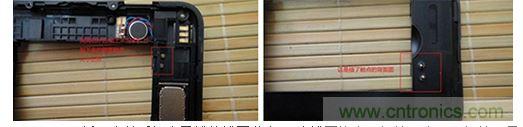

這是插上從索尼愛立信上卸載下來的金屬彈簧觸點插在洞洞里面的圖片,大小正好,不鼓勵大家為了DIY拆還能用的手機的觸點啊。
[page]
手機完美變身無線充電器

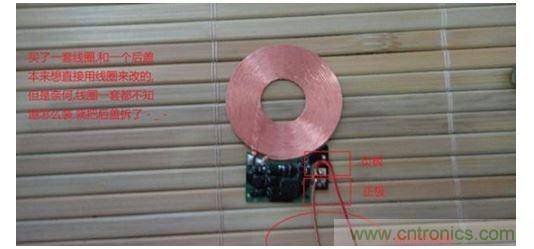

這是從ROMan">PALM拆下來以后焊上導線的線圈,期間用這線圈接上二極管,發現二極管不是常亮狀態,誤以為自己拆壞了,而后才知道,原來是以為線圈上的貼片沒有粘上,導致線圈供電不穩定的原因。
手機完美變身無線充電器

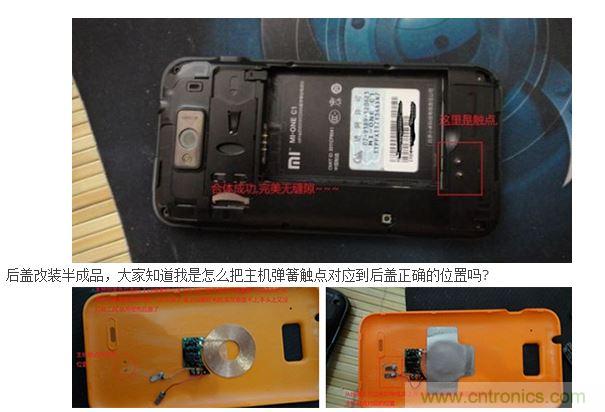

以下是工程完成了一半的圖片。
手機完美變身無線充電器
完美合體,毫無縫隙。
[page]
手機完美變身無線充電器

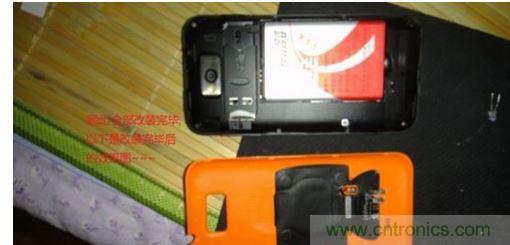

后蓋主機,全部改裝完畢。
手機完美變身無線充電器

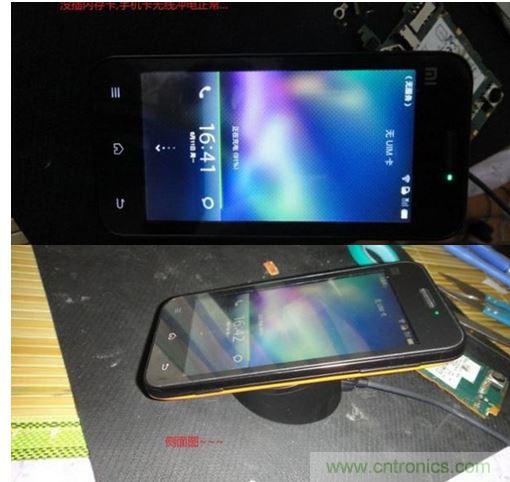

以下是測試圖:
手機完美變身無線充電器
插上內存卡,手機卡,一切正常。

歷時5個多小時,終于完成了!
