高大上!分享重量級精品電源DIY

發布時間:2014-12-05 責任編輯:xueqi

【導讀】發燒朋友們有福了,小編為大家?guī)砹艘豢罱^對高大上,重量級、猶如藝術品的精品電源DIY。這款電源的設計指標是0-60v,0-20a。感興趣的童鞋們來看看、試試吧!

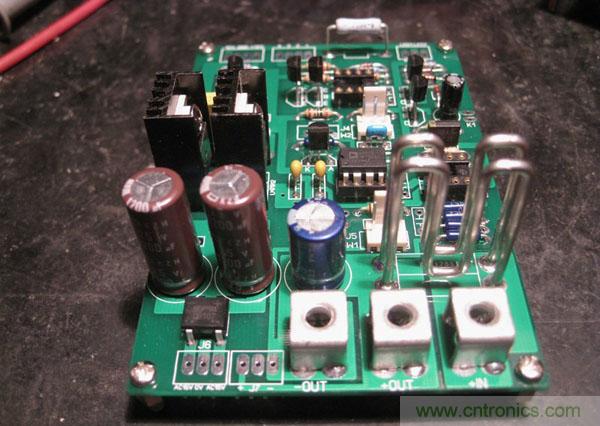

電源控制板,采用模擬控制,數字電源對器件精度要求高,器件的老化對指標精度有影響,并且實際調試電路需要大范圍連續調節不方便。大家DIY時一定不要忽略電阻的重要性,特別是電位器,關系到電路的穩定精度。

一般碳膜電位器溫度系數很大,產生電壓漂移比較大,pcb設計要注意地電位的影響,熱耦合,銅箔載流量和一些信號走線分布電感電容的影響,手頭好點的器件都用上了,op27,正品lm336基準,萬分之一配對達尼電阻,鉭電容,采用康銅電阻作電流采樣,采用錳銅精度會更好點,但市面無此規格,康銅和錳銅穩定性差不多,主要差距是熱電動式,既與銅鏈接出現溫差后,康銅產生的熱電動式電壓要比錳銅大些,所以這里采用2個康銅電阻以降低大電流下產生的溫升。

大家DIY電源,因手頭條件所限往往只能進行簡單的靜態指標測試,而動態性能卻是優秀的電源的重要指標,帶載調整率,即當電源加載負載時電壓會下沖然后恢復,下沖幅度越小恢復時間越短越好,而差電源可能還會產生電壓上沖,同時電源上電斷電也不能出現電壓上沖,這也是一些設計不合格電源帶載損壞負載的根源。目前采用示波器測試開關機,均無電壓上沖問題,恒壓恒流切換,恒壓帶載,恒流帶載亦無電壓上沖,紋波測試受設備環境所限無法精確測試,空載帶載都是一條粗線,電壓取樣為了diy方便直接設計在pcb接線端子上,10a帶載取樣點測試壓降小于0.1mv。

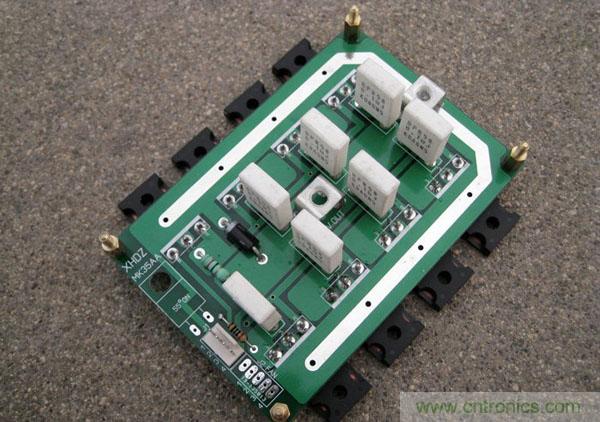

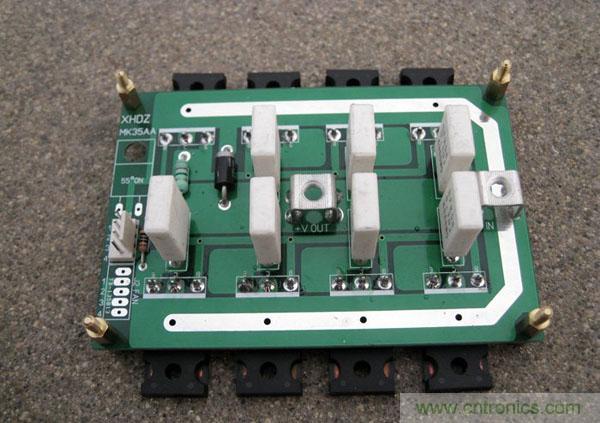

功率板




[page]

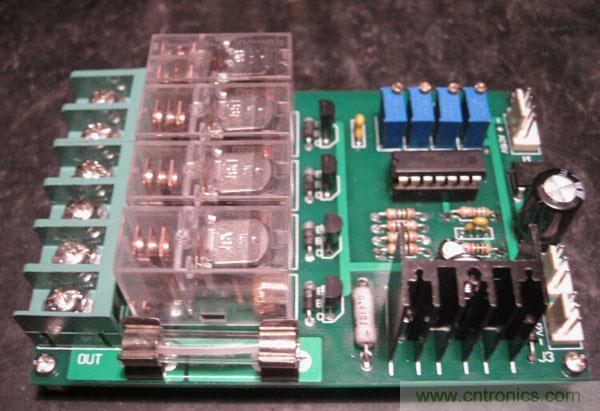

電壓切換板,為了防止電壓切換臨界點繼電器抖動要設計成施密特比較電路。

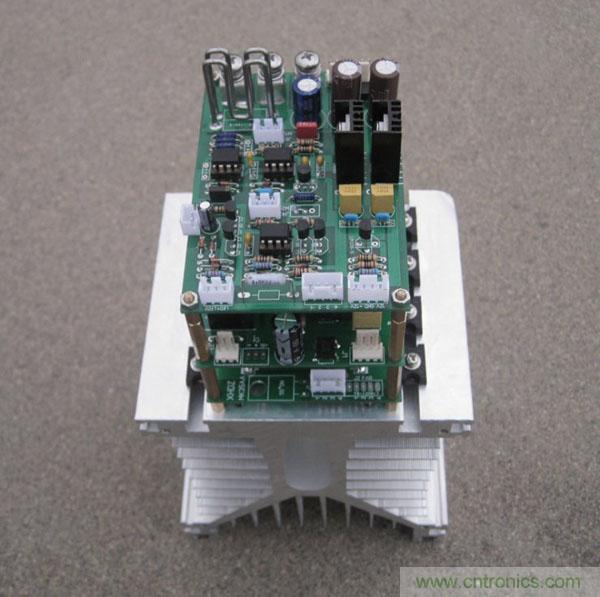

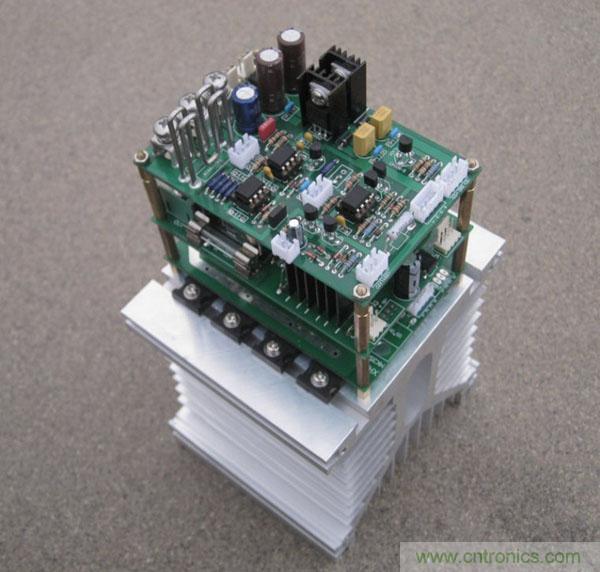

目前配上散熱器的組合,后邊待續。
