【導讀】現在大家分享的知識很多都是搬書黨，一位網友另辟蹊徑通過自己對汽車的通透了解，想出了以漫畫的形式為大家一步一步的來分析紅旗轎車中控門鎖故障。絕對的原創，絕對的高大上，絕對的通俗易懂。
這是我多年前修過的一輛車，國產名車紅旗，采用加厚鋼板防銹處理，搭載日本VG20電噴發動機，操控效果極好。

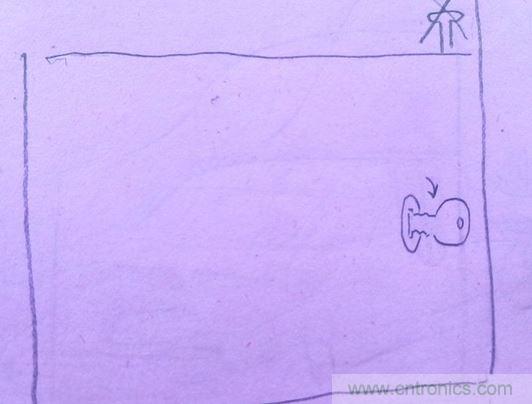

它的故障現象是中控門鎖全部失靈！擰動鑰匙門鎖按鈕無動作。
接下來開干吧。

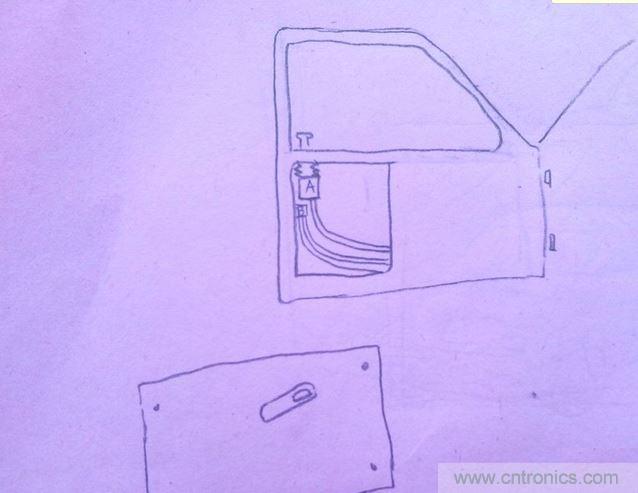

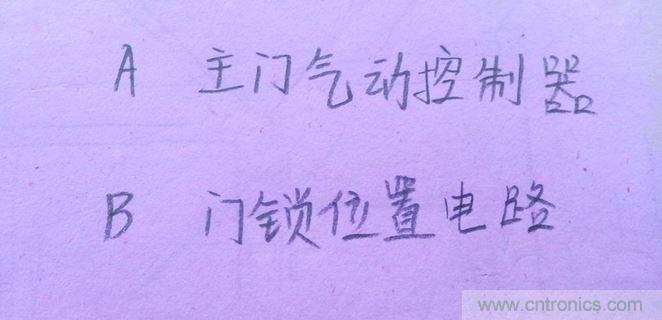

拆掉駕駛員這邊的車門門里子，看到門鎖控制器，它的控制器特別之處是用空氣來控制的，而且只有一根管子。控制器上有三根線通往控制電腦?？刂破鬟B接一個鐵片連著門鎖鎖塊鎖止開關，鎖止開關處于鎖止?fàn)顟B(tài)時車門是打不開的。

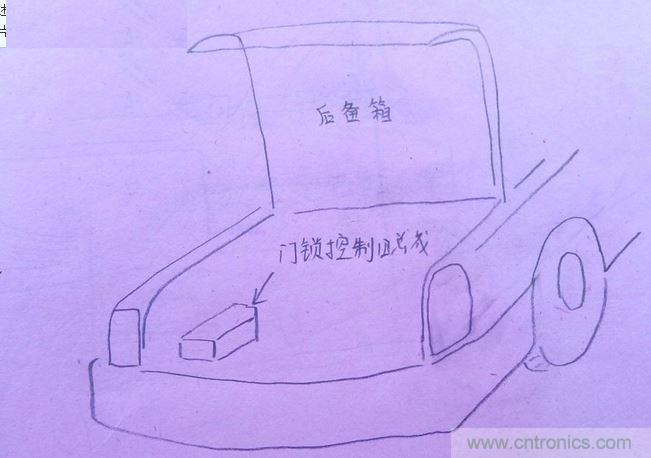

功夫不負有心人??！終于在后備箱找到了控制電腦總成。
[page]
下面就詳細地給大家做講解。

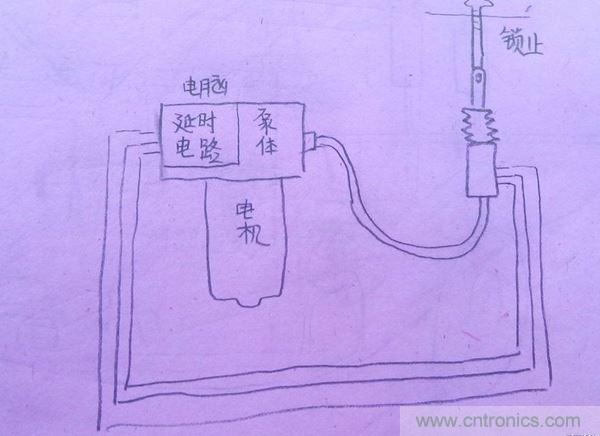

這是簡單的結構圖。
[page]

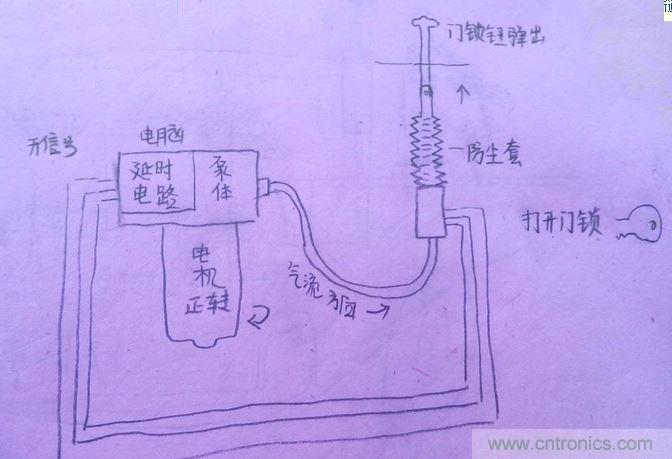

這是開鎖的原理圖。

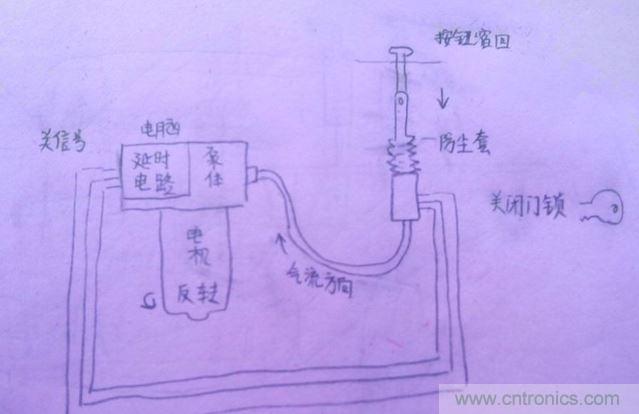

這是鎖止的原理圖。
通俗地說，這款車的門鎖電機就像是一個注射器，利用它吸氣推氣的原理帶動門鎖鎖塊鎖止器工作。
經檢驗是門鎖控制電腦總成損壞，換好后聽到司機門有呲呲的漏氣聲，仔細一檢查，原來是管子磨破了，找了一節橡膠管更換后恢復正常。
希望大家多多支持，看到那些搬書黨成績輝煌我有點不甘??！給大家通熟易懂的才是最好的。
