【導讀】隨著電子產業的不斷發展，電源的需求量也是越來越大。電源模塊在高效率、功率密度高等方面比LDO更具優勢。但是測量過程中電源模塊的輸出噪聲很大，開關電源的噪聲是如何產生的？又該如何抑制？本文就來一一詳解。
一、電源模塊噪聲的產生
反激式開關電源拓撲結構，如圖 1所示。由場效應管Q1導通，輸入電流流過變壓器和場效應管Q1，再場效應管Q1關斷，使得輸入電流通過電磁感應到變壓器的輸出端，實現能量的傳遞。由于變壓器初級存在漏感，漏感和場效應管Q1的寄生電容產生振蕩，振蕩產生的減壓尖峰，在能量傳遞過程中，也傳遞到了輸出端，形成噪聲。漏源級的電壓波形如圖 2所示?！ ?br />

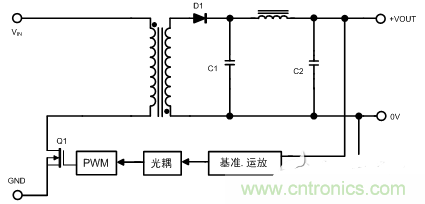

圖 1 反激式電源拓撲

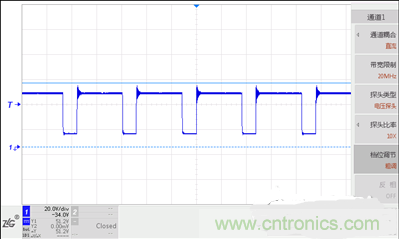

圖 2 場效應管漏極電壓波形
二、好的布局設計抑制噪聲在設計的過程中，工程師們都會在場效應管DS兩端加吸收電路，減小尖峰，可以有效的減小電源模塊的輸出噪聲。
實際應用中，在模塊輸入輸出端加電容，配合好的PCB布局可以更進一步的減小模塊的輸出紋波與噪聲。PCB板的布局，根據電流的流向上放電容，電源模塊紋波噪聲都不再是問題。下圖列舉了兩種布局方式。

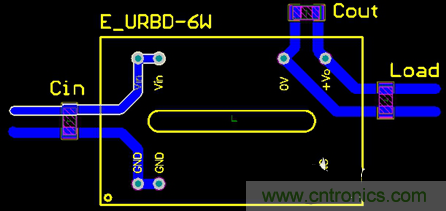

圖3 正確的濾波電容PCB板布局

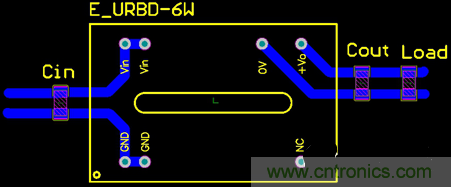

圖4 錯誤的濾波電容PCB布局
周立功致遠電子研發生產的E_URBD-6W系列模塊電源設計時，考慮的電容以及變壓器的布局，有效的減小了電源模塊輸出紋波噪聲。下圖是典型型號E2405URBD-6W的輸出紋波噪聲。

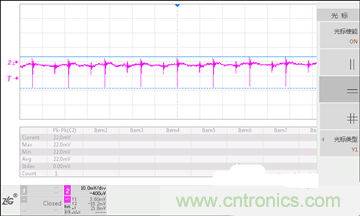

圖5 優異的紋波噪聲
