簡要分析串聯諧振電路設計的運行原理及優勢

發布時間:2015-08-19 責任編輯:echolady

【導讀】設計感應加熱電源的過程中,被廣泛應用的方案就是串聯諧振和并聯諧振。這兩種設計方案各有其優點和特性。本文簡要分析的是串聯諧振型感應加熱電源逆變器的運行狀態、特點及優勢。

在串聯諧振型的感應加熱電源中,其機體的逆變器輸出電壓在顯示過程中為近似方波,由于電路工作在諧振頻率附近,使振蕩電路對于基波具有最小阻抗,所以負載電流j近似正弦波,同時,為避免逆變器上、下橋臂間的直通,換流必須遵循先關斷后導通的原則,在關斷與導通之間必須留有足夠的死區時間。

簡要分析串聯諧振加熱電源逆變器的運行原理特點及優勢
逆變器輸出波形

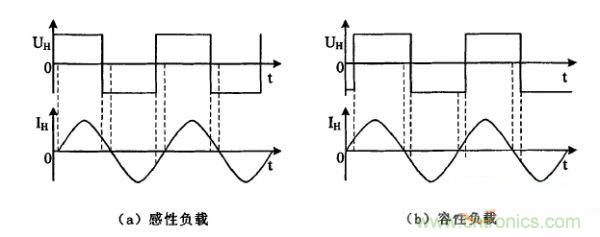

上圖中分別顯示了容性負載和感性負載的輸出波形。從上圖中我們可以看到,當串聯諧振結構的感應加熱電源逆變器工作在容性負載時,它的波形如圖中(b)圖所示,由圖可見其工作在容性負載狀態時,輸出電流的相位超前于電壓相位,因此在負載電壓仍為正時,電流先過零,上、下橋臂間的換流則從上(下)橋臂的二極管換至下(上)橋臂的MOSFE下。

由于MOSFE丁寄生的反并聯二極管具有慢的反向恢復特性,使得在換流時會產生較大的反向恢復電流,而使器件產生較大的開關損耗,而且在二極管反向恢復電流迅速降至零時,會在與MOSFET串聯的寄生電感中產生大的感生電勢,而使MOSFET受到很高的電壓尖峰的沖擊。
