【導讀】在穩壓設計中，三極管穩壓電路不常見到，大多數人在設計穩壓電路時還是會使用二極管，但實際上，只有三極管才能起到穩壓作用。但是很多的設計者對三極管穩壓電路知之甚少。本文就來整理關于串聯穩壓三極管的電路原理，以供參考。
圖1串聯型三極管穩壓電路

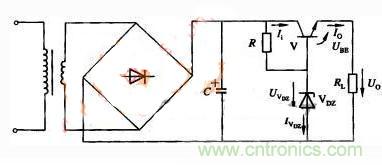

用三極管V代替圖1中的限流電阻R，就得到圖1所示的串聯型三極管穩壓電路。在基極電路中，VDZ與R組成參數穩壓器。
工作原理
1、按圖1連接電路，檢查無誤后，接通電路。
3、保持負載RL不變，改變UL，觀察U0。
結論：輸出電壓U0基本保持不變。
該電路穩壓過程如下：
1、當輸入電壓不變，而負載電壓變化時，其穩壓過程如下：
2、當負載不變，輸入電壓U增加時，其穩壓過程如下：

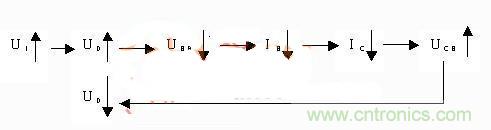

3、當UI增加時，輸出電壓U0有升高趨勢，由于三極管T基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加，于是，抵消了U0的增加，使U0基本保持不變。
需要注意的是，雖然文中的電路能夠?qū)敵鲭妷哼M行有效的穩壓，但代價就是對電路的控制林敏度降低，進而導致穩壓性能的不理想。穩壓三極管并不是最常用的一種器件，但卻是在一些情況下必不可少的。所以希望大家能夠充分對其進行了解，以防不時之需。
