【導讀】電源的功耗是多方面的，包括開關損耗、輸入/輸出電容損耗、控制器靜態功耗以及電感損耗。本文主要介紹 算起來很簡單的電感損耗。電感損耗包括兩方面：其一是與磁芯相關的損耗，即傳統的鐵損；其二是與電感繞組相關的損耗，即通常所謂的銅損。
Total Power Dissipation（W）= CopperLoss + CoreLoss
CopperLoss = IRMS2* RDC(mΩ)/1000
CoreLoss一般通過查廠商的表格得出。

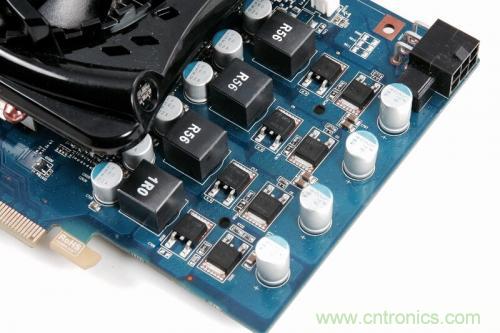

某主板上的開關電源照片
1.計算方法

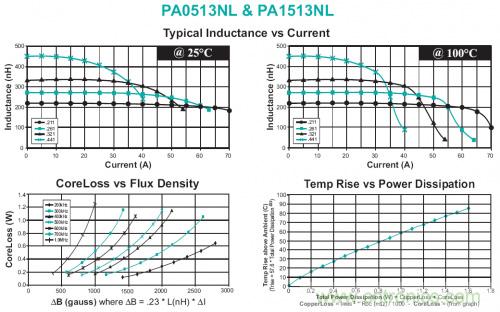

以Pulse的PA1513NL系列的電感為例，采用PA1513NL.321NLT。在其官網上下載到的datasheet如下。基本的參數為：電感值為320nH,直流電阻為0.53±11.3%。
在設計中，我們將這個電阻用在了開關頻率為600kHz,負載電流 ILOAD為30A的BUCK電路中，其中Iripple=30%*ILOAD。
根據以上公式，可以很容易計算出最大的銅損為：
CopperLoss = IRMS2* RDC(mΩ)/1000 =（30A）2 *(0.53*111.3% mΩ）/1000 = 0.531W
關于最大鐵損，先要計算出△B：(因?yàn)殡姼兄嫡`差是一個曲線，所以用normal值計算)
△B = .23* L(nH)* △I = 0.23 * 320（nH）* 30% * ILOAD = 662.4
由于開關電源工作在600KHz的頻率下面，查表可以得到鐵損大概在0.18W左右。
那么總的損耗如下：
Total Power Dissipation（W）= CopperLoss + CoreLoss = 0.711W
通過查表，可以得到電感在正常工作的情況下，溫升大概是45攝氏度。
評估電感的損耗主要作用是，一是看電感的損耗是否會引起電感過熱的情況，導致電感值下降甚至損壞；第二個作用是用來調整電感的參數，提升整個電源轉換系統的效率。
2.關于CoreLoss
其實很多電感公司的datasheet上都沒有給出CoreLoss的計算方法以及曲線，如果這樣的話，計算鐵損就幾乎成為一個不可能事情了。對于這個情況，有兩個建議。
如果這個電感是用在很大電流的并且比較關鍵的設備中的話，那么電感請選有提供鐵損的供應商，比如Pulse，Wurth，JW Miller等；如果是在電流比較小或者開關頻率比較低的場合，一般鐵損并不是關鍵因素。那么先評估銅損是否OK，留有一定的裕量，如果在后續的測試中發現電感過熱的話，想辦法降低電源的開關頻率，或者采用DCR小一點的電感。
