一文讀懂DC/AC SCAN測試技術

發布時間:2017-10-27 責任編輯:lina

【導讀】SCAN技術,也就是ATPG技術-- 測試std-logic, 主要實現工具是:產生ATPG使用Mentor的 TestKompress和synopsys TetraMAX;插入scan chain主要使用synopsys 的DFT compiler 通常,我們所說的DCSCAN就是normal scan test 即慢速測試,測試頻率是10M-30M ,AC SCAN 也就是at-speed scan 即實速測試,測試頻率與芯片真實工作頻率是一樣的。



本文將會根據DC/AC SCAN的概念展開描述,并將他們進行區別對比,讓你更加全面的了解DC/AC SCAN測試技術。

  SCAN技術,也就是ATPG技術-- 測試std-logic, 主要實現工具是:產生ATPG使用Mentor的 TestKompress和synopsys TetraMAX;插入scan chain主要使用synopsys 的DFT compiler 通常,我們所說的DCSCAN就是normal scan test 即慢速測試,測試頻率是10M-30M ,AC SCAN 也就是at-speed scan 即實速測試,測試頻率與芯片真實工作頻率是一樣的。

  70年代到1995年這段時間里,由于芯片的工作頻率很低只有20-100M,scan測試只有DC SCAN,我們就能捕捉到所有std-logic的制造缺陷。但是1995年以后,測試科學家和工程師發現通過DC SCAN測試沒有缺陷的芯片在高工作頻率下使用會有問題。其根本原因是隨著制造工藝向深亞微米邁進,芯片的工作頻率也提高到200M-1G,原來的SCAN測試方法和模型不再能捕捉到所有的std-logic的制造缺陷。大家的一致想法就是-“奔跑吧,SCAN” ,把SCAN的頻率增加到與芯片的真實工作頻率一致,同時使用新的TransiTIon atpg model來產生測試pattern.

  下面我們介紹DC SCANAC SCAN的異同





  現在的工業量產的高速芯片都會要求能做DC SCAN測試和AC SCAN測試,所以DFT工程師也要同時插入兩種測試電路,產生兩套測試patterns。

  具體實現流程如下

  1 讀入沒有插入scan的網表

  2 使用Design compiler 插入scan chain和OCC (on chipclocking)模塊,同時插入mux, fix DRC

  3 使用Testcompress 實現EDT壓縮scan chain

  4 使用Testcompress 產生測試DC/ACpattern,同時產生測試驗證的Testbench

  5 驗證DC/AC patterns的正確性和電路的正確性

  6 使用SDF,驗證DC/ACpatterns相關電路的時序是否滿足要求

  7 使用DC/AC patterns (wgl文件)轉換成ATE所需格式,在ATE上調試和使用

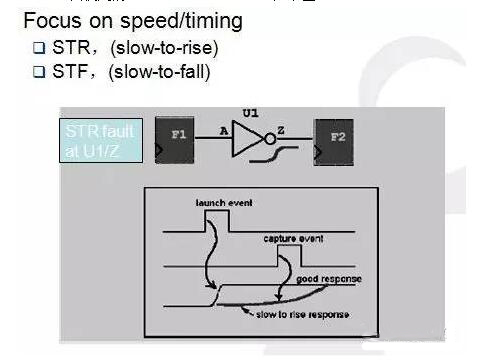

  ATPG工具使用的TransiTIon faultmodel如下圖

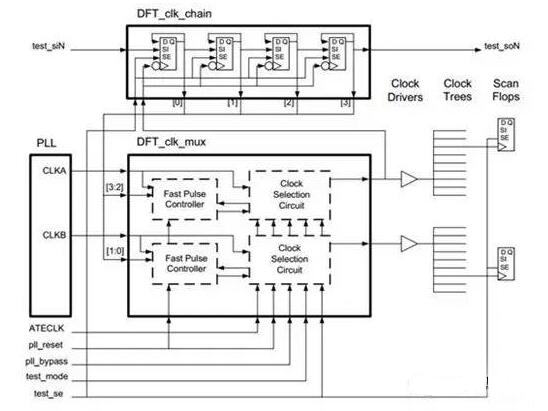

  常用的OCC電路結構如下

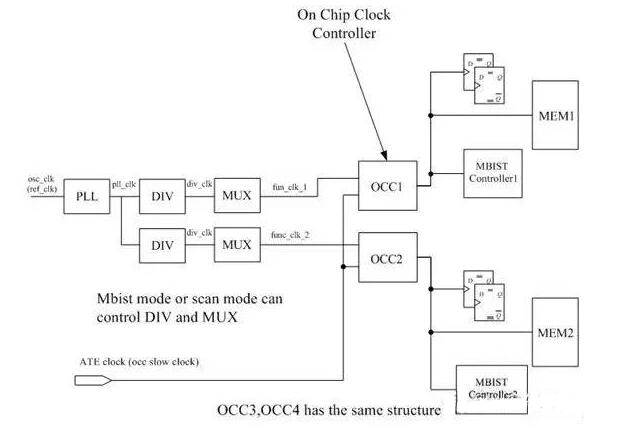

  我們典型的插入OCC以后的電路如下圖
