一文帶你了解電源管腳為什么有電容?

發布時間:2019-08-21 責任編輯:lina

【導讀】除了電阻之外,在我們的設計中,用的最多的器件便是電容。不要輕視這些小小的電容,他們的作用非常大,如果在電路中用的地方不好,會非常影響電路的功能。

除了電阻之外,在我們的設計中,用的最多的器件便是電容。不要輕視這些小小的電容,他們的作用非常大,如果在電路中用的地方不好,會非常影響電路的功能。

一文帶你了解電源管腳為什么有電容?

在PCB設計過程中電源的管腳為什么要加許多電容?

大家最常聽到的是軟件工程師靠年齡,硬件工程師靠經驗,越老越吃香。經驗?自己工作過程中總結的?師兄/前輩傳承的?不管經驗從而何來,總歸是用對了。今天我們也不講原理,就講為什么要用這些電容。

任何一個系統中,不可或缺的電源對整個系統影響非常大,如何提供給負載們一個干凈穩定的電壓尤為重要。

一文帶你了解電源管腳為什么有電容?

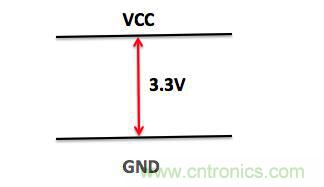

理想中常用3.3v電源

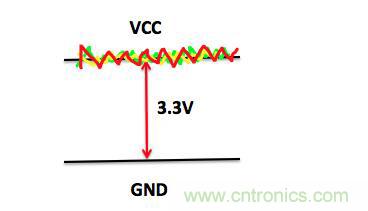

你真實測到的電源可能是這樣的。崩潰嗎?

一文帶你了解電源管腳為什么有電容?

為什么會變成這樣?在3.3v的DC上疊加了各種高頻率的噪聲,這些噪聲是由于電源轉換器,或者受到外界高頻的噪音干擾而產生的。

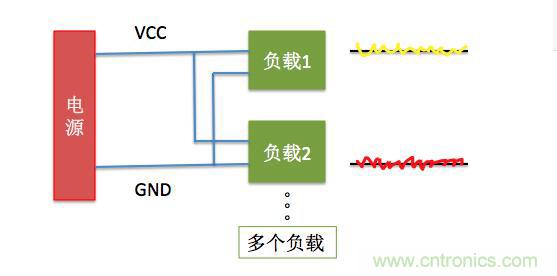

這樣DC供電電壓不僅會影響本負載區域內的電路的工作,也會影響到其它連接在同一個VCC上的其它負載的工作,有可能導致那些負載的電路工作出現問題。

一文帶你了解電源管腳為什么有電容?

唯一能做的就是將每個負載的問題控制在其區域內,不干擾其他負載的正常工作。當然,還需要在控制源頭,讓電源產生電路的輸出電壓要穩定。

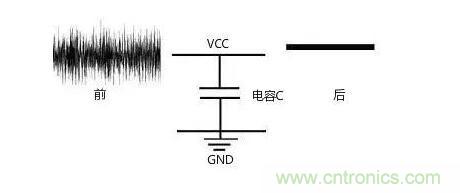

這時候電容就登場了,利用電容充放電的原理,通俗的講,外部高壓高于電容極板兩端電壓時對極板充電,低于電容極板兩端電壓時對極板放電,在充/放電之間,就把電壓中的“波”(高頻)起伏削弱了,從而起平抑電壓的作用,電壓就變的平穩了。

一文帶你了解電源管腳為什么有電容?

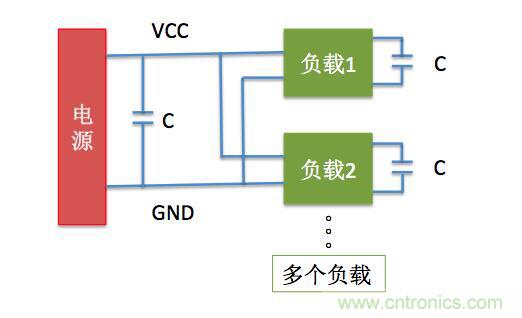

正確的電容接法:

一文帶你了解電源管腳為什么有電容?

看完以上,大家明白為什么要加電容了嗎?

電源管腳的去耦電容該怎么放置?
小電容靠近管腳放置,大電容放置在IC周圍,又是經驗總結,大家都是這么放的吧?那為什么要這樣放置呢?——根據電容去偶半徑總結。如果放置的電容超過了去耦半徑,那就會失去的真正作用。容值最小的電容,有最高的諧振頻率,去耦半徑最小,因此放在最靠近芯片的位置。依次,容值大一點的就稍遠。另外一個原因是:如果電容離IC電源引腳較遠,則布線阻抗將減小電容的效力。
