【導讀】盡管降壓轉換器在輸入端具有脈沖電流，但由于的電感 - 電容（LC）濾波器位于轉換器的輸出端，輸出電流是連續的。結果，與輸出端的紋波相比，反射到輸入端的電壓紋波將會更大。
在本篇文章中，我將從不同方面深入介紹降壓、升壓和降壓-升壓拓撲結構。
降壓轉換器
圖1是非同步降壓轉換器的原理圖。降壓轉換器將其輸入電壓降低為較低的輸出電壓。當開關Q1導通時，能量轉移到輸出端。
圖1：非同步降壓轉換器原理圖
公式1計算占空比：
公式2計算最大金屬氧化物半導體場效應晶體管（MOSFET）應力：
公式3給出了最大二極管應力：
其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。
與線性穩壓器或低壓差穩壓器（LDO）相比，輸入電壓和輸出電壓之間的差異越大，降壓轉換器的效率就越高。
盡管降壓轉換器在輸入端具有脈沖電流，但由于的電感 - 電容（LC）濾波器位于轉換器的輸出端，輸出電流是連續的。結果，與輸出端的紋波相比，反射到輸入端的電壓紋波將會更大。
對于占空比小且輸出電流大于3A的降壓轉換器，建議使用同步整流器。如果您的電源需要大于30A的輸出電流，建議使用多相或交錯功率級，因為這樣可以最大限度地減少組件的應力，在多個功率級之間分散產生的熱量，并減少轉換器輸入端的反射紋波。
使用N-FET時會造成占空比受限，因為自舉電容需要在每個開關循環進行再充電。在這種情況下，最大占空比在95-99％的范圍內。
降壓轉換器通常具有良好的動態特性，因為它們為正向拓撲結構。可實現的帶寬取決于誤差放大器的質量和所選擇的開關頻率。

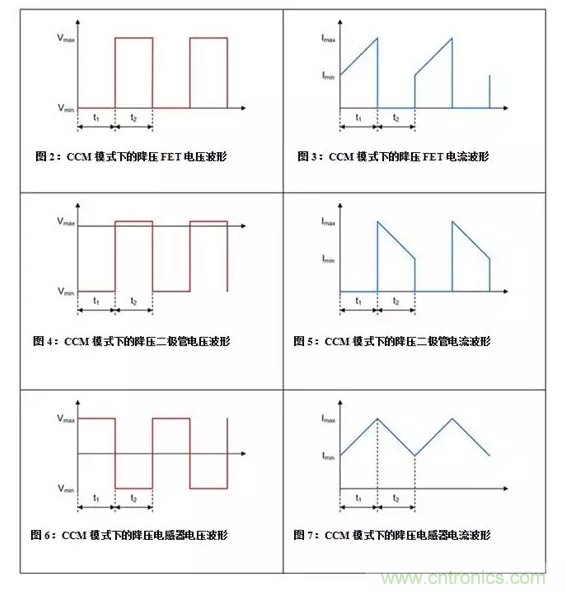

圖2至圖7顯示了非同步降壓轉換器中FET、二極管和電感器在連續導通模式（CCM）下的電壓和電流波形。
升壓轉換器

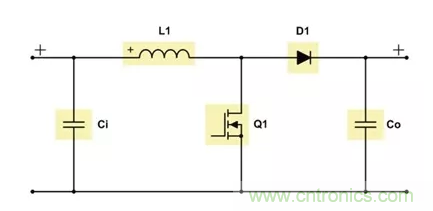

升壓轉換器將其輸入電壓升高為更大的輸出電壓。當開關Q1不導通時，能量轉移到輸出端。圖8是非同步升壓轉換器的原理圖。
圖8：非同步升壓轉換器原理圖
公式4計算占空比：
公式5計算最大MOSFET應力：
公式6給出了最大二極管應力：
其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。
使用升壓轉換器，可以看到脈沖輸出電流，因為LC濾波器位于輸入端。因此，輸入電流是連續的，輸出電壓紋波大于輸入電壓紋波。
在設計升壓轉換器時，重要的是要知道，即使轉換器不在進行切換，也會有從輸入到輸出的永久連接。必須采取預防措施，以防輸出端可能發生的短路事件。
對于大于4A的輸出電流，應使用同步整流器替換二極管。如果電源需要提供大于10A的輸出電流，強烈建議采用多相或交錯功率級方式。
當在CCM模式下工作時，升壓轉換器的動態特性由于其傳遞函數的右半平面零點（RHPZ）而受到限制。由于RHPZ無法補償，所以可實現的帶寬通常將小于RHPZ頻率的五分之一到十分之一。請參見公式7：
其中Vout是輸出電壓，D是占空比，Iout是輸出電流，L1是升壓轉換器的電感。

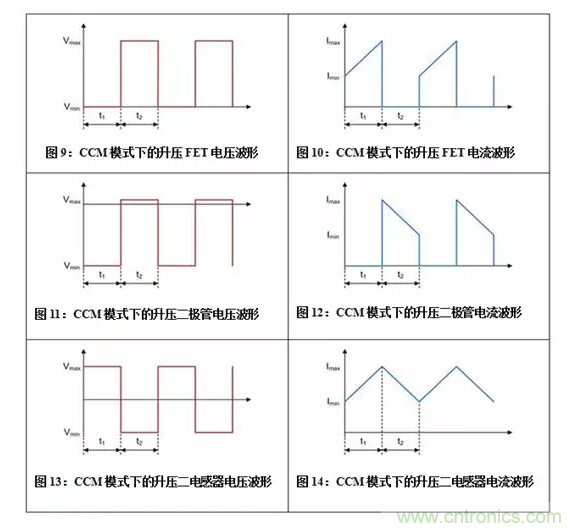

圖9至圖14顯示了非同步升壓轉換器中FET、二極管和電感器在CCM模式下的電壓和電流波形。
降壓-升壓轉換器

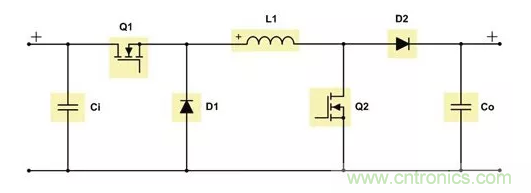

降壓-升壓轉換器是降壓和升壓功率級的組合，共享相同的電感器。參見圖15。
圖15：雙開關降壓-升壓轉換器原理圖
降壓-升壓拓撲結構很實用，因為輸入電壓可以比輸出電壓更小、更大或相同，而需要輸出功率大于50W。
對于小于50W的輸出功率，單端初級電感轉換器（SEPIC）是一種更具成本效益的選擇，因為它使用較少的組件。
當輸入電壓大于輸出電壓時，降壓-升壓轉換器以降壓模式工作；輸入電壓小于輸出電壓時，在升壓模式下工作。當轉換器在輸入電壓處于輸出電壓范圍內的傳輸區域中工作時，處理這些情況有兩個概念：或是降壓和升壓級同時有效，或是開關循環在降壓和升壓級之間交替，每個通常以正常開關頻率的一半運行。第二個概念可以在輸出端引起次諧波噪聲，而與常規降壓或升壓工作相比，輸出電壓精度可能不那么精確，但與第一個概念相比，轉換器將更加有效。
降壓-升壓拓撲結構在輸入和輸出端都有脈沖電流，因為任一方向都沒有LC濾波器。
對于降壓-升壓轉換器，可以分別使用降壓和升壓功率級計算。
具有兩個開關的降壓-升壓轉換器適用于50W至100W之間的功率范圍（如LM5118），同步整流功率可達400W（與LM5175相同）。建議使用與未組合降壓和升壓功率級相同的電流限制的同步整流器。
您需要為升壓級設計降壓-升壓轉換器的補償網絡，因為RHPZ會限制穩壓器帶寬。
