預升壓參考設計,解決冷啟動瞬變的簡單解決方案

發布時間:2021-02-07 責任編輯:wenwei

【導讀】汽車制造商希望在越來越多的新車型中配備啟停功能。但是,這給汽車電子設計帶來了挑戰,因?yàn)樵诤涞奶鞖鈼l件下啟動發動機會使電池電壓降低至 3V。這就是所謂的“冷啟動”。”

1.概述

1.1 描述

汽車制造商希望在越來越多的新車型中配備啟停功能。但是,這給汽車電子設計帶來了挑戰,因?yàn)樵诤涞奶鞖鈼l件下啟動發動機會使電池電壓降低至 3V。這就是所謂的“冷啟動”。”

大部分 12V 汽車系統的功率級由一個降壓變換器組成,該變換器通常將輸出電壓調節至 5V 或 3.3V。即使該調節器以低壓差模式開始工作,大多數電路也會受到輸入電壓跌落的影響,并且可能會停止工作。電子控制單元(ECU)始終在 12V 標稱電池電壓下啟動,并且啟動之后會發生冷啟動瞬變。使用預升壓解決方案可以解決此問題。

預升壓電路包含一個升壓變換器,它串聯在降壓變換器之前,當降壓變換器的電壓降到某個閾值以下時,升壓變換器可以升高該電壓。這樣,降壓變換器就可以具有穩定的輸入電壓,并將其輸出正確調節至恒定水平,不會受 12V 線束中瞬變的影響。升壓變換器的偏置電壓由主降壓變換器提供,從而可以將系統的工作輸入電壓擴展到 2V 甚至更低。

該參考設計可以幫助工程師實現 18W 電源的預升壓設計。

1.2 特性

●     寬工作輸入電壓范圍
●     最低3.5A 連續輸出電流
●     350kHz 至 2.5MHz 可編程開關頻率
●     低壓差模式
●     帶谷值電流檢測的過流保護(OCP)和打嗝保護模式
●     采用側面鍍錫封裝
●     效率高達 92%
●     反極性保護
●     二階 EMI 濾波器
●     符合 AEC-Q100 1 級認證
●     符合 CISPR25 等級 5 EMC 標準

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

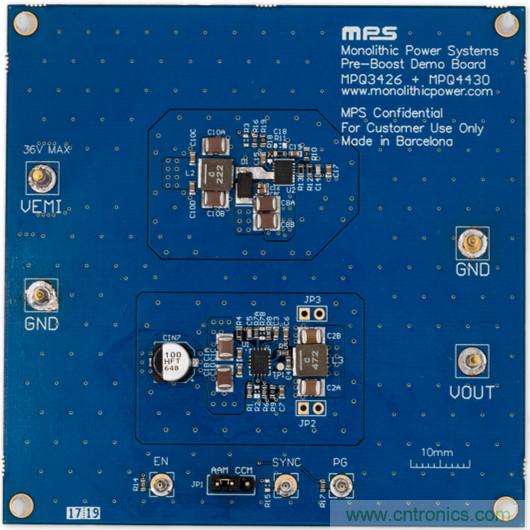

圖 1:MPS 預升壓參考設計板

1.3 應用

●     汽車娛樂影音系統
●     汽車安全與 ADAS

 2 參考設計

2.1 功能框圖

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

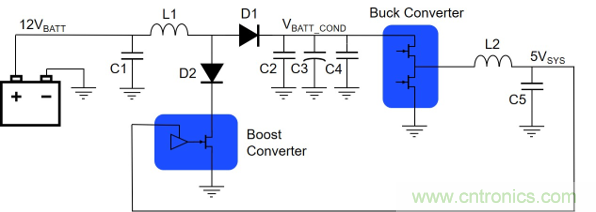

圖 2: 功能框圖"

L1 和 C1 除了作為預升壓變換器的一部分,還用作抑制傳導 EMI 的輸入濾波器。D1 用于保護降壓變換器 IC 免受反極性連接影響。如果沒有提供其他反極性連接保護,可以使用 D2 來保護升壓 IC。

2.2 相關解決方案

該參考設計基于以下 MPS 解決方案:

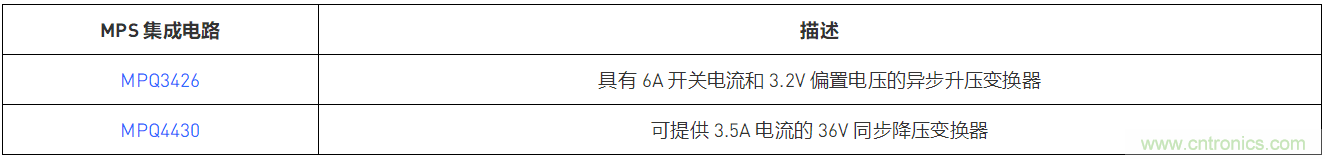

預升壓參考設計,解決冷啟動瞬變的簡單解決方案
表 1:系統規格

2.3 系統規格

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

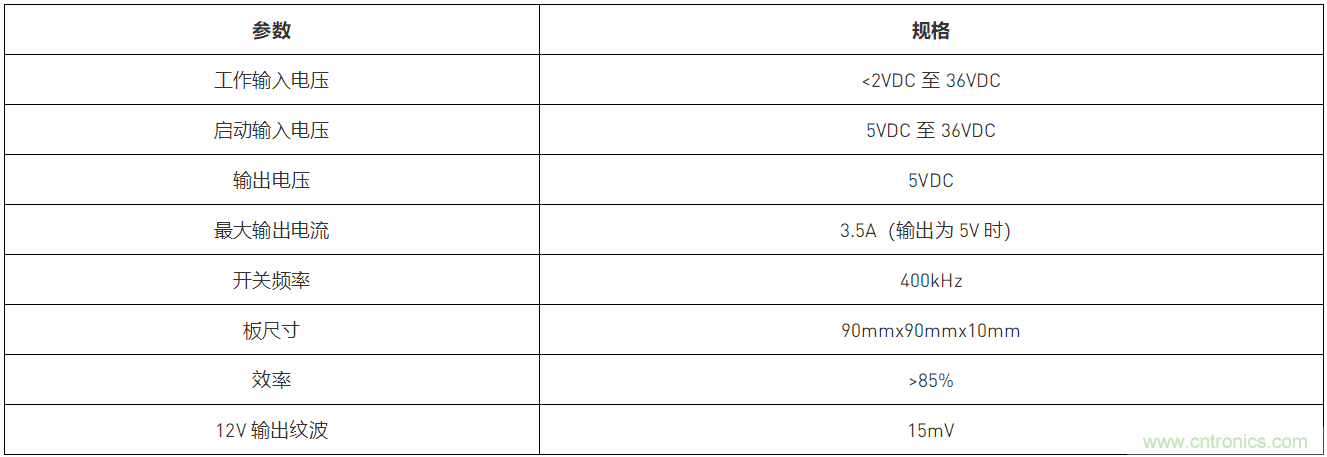

表 2:系統規格

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

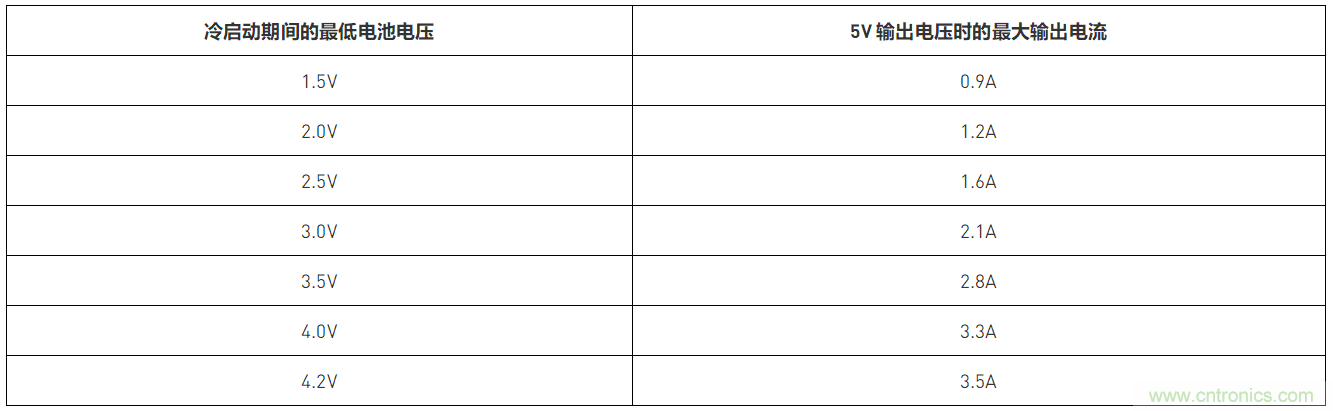

表 3:電池電壓瞬變與輸出電流的關系

3 測試結果

3.1 效率

測試條件為:VBATT = 12V, VSYS = 5V, LBOOST = 2.2µH, LBUCK = 4.7µH, TA = 25°C, 除非另有注明。  采用輸入濾波器、保護二極管和預升壓解決方案。

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

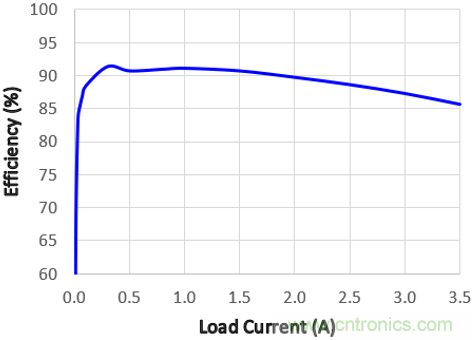

圖 9:效率對比負載電流- AAM 模式

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

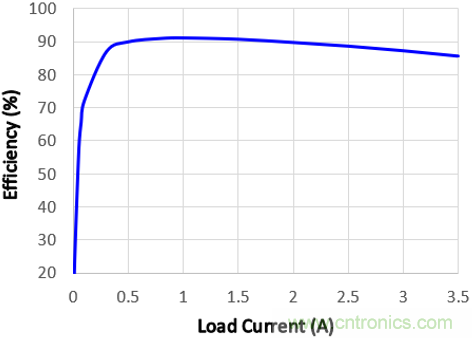

圖 10:效率對比負載電流 - CCM 模式

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

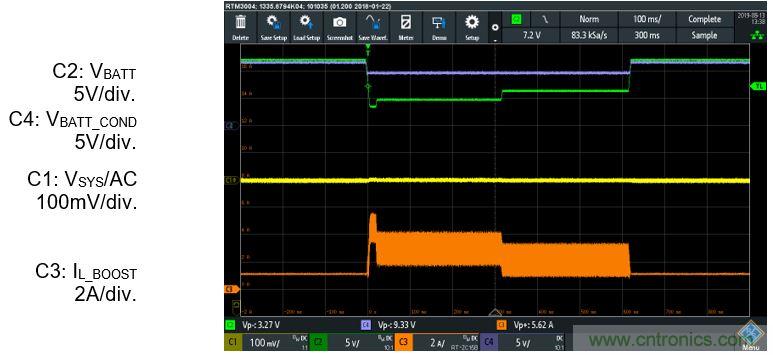

圖 11:冷啟動瞬變電壓(100ms/div)

3.2 EMC 測量結果

VBATT = 12V, VSYS = 3.3V, LBUCK = 4.7μH, COUT= 44μF, fSW = 400kHz, TA = 25°C.

150kHz 至 108MHz

預升壓參考設計,解決冷啟動瞬變的簡單解決方案

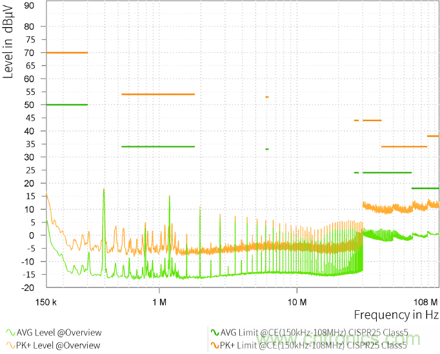

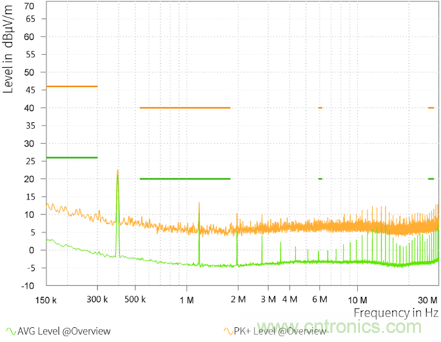

圖 2115:CISPR25 等級 5 傳導發射

150kHz 至 30MHz

預升壓參考設計,解決冷啟動瞬變的簡單解決方案
圖 2216:CISPR25 等級 5 輻射發射
