【導讀】用頭戴式耳機，尤其是小型耳機聽音樂，總感到音樂味不夠足，在低頻段的效果更差。這里小編親情奉獻一個好可以的耳機電路設計，該電路設計達到廣場效果的級別哦，效果完全不亞于實況立體聲。是不是很期待呢？
用頭戴式耳機，尤其是小型耳機聽音樂，總感到音樂味不夠足，在低頻段的效果更差。因此用本機增強耳機的低頻特性，并采用立體聲反相合成的辦法，加上內藏簡易矩陣環繞聲電路，能獲得強勁的低音和在較寬的范圍內展寬音域。本機稱為超級廣場效果。這種扣人心弦的力量，不亞于實況立體聲。

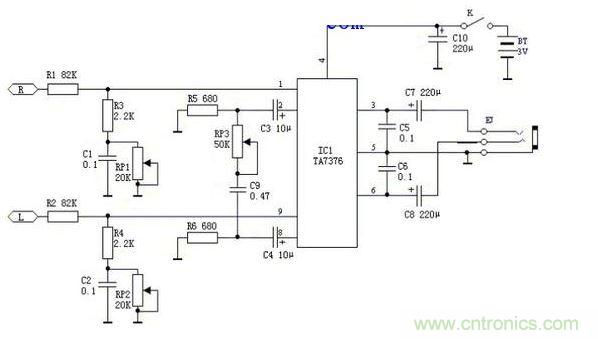

電路工作原理：由電阻電容組成的低頻增強電路。利用功率放大器IC的反饋輸入，組成立體聲反相合成電路。利用功率放大器IC組成頭戴耳機的驅動電路。從輸入端IC之間的電阻電容起到增強低頻特性的作用，因?yàn)榧佑?a target="_blank" style="text-decoration:none;" >電位器，低頻部分的增強量可在0--10倍之間連續可調。立體聲反相合成電路IC2腳和8腳的直流耦合電容之后，由0.47μF和50K的電位器組成。在此電路中，把立體聲的廣場效果成分中的高音部分左右分別反相后合成，起到增強效果的作用。用東芝TA7376P推動頭戴式耳機。這種IC內藏兩個通道，外接元件少，可在低電壓下工作。負載阻抗較低時，可重放出動人效果的低頻聲音。電源若改用5#電池，用四只串聯，電壓為6V,可直接驅動高輸出的揚聲器。若將三個200μF/10V的電容增加到1000μF左右，可獲得更好的效果。元器件的選擇所有元件沒有什么特殊的。0.1μF和0.47μF的電容用獨石電容，其它的用電解電容。電位器中，20K為雙連電位器，50K用帶開關電位器。電阻無特殊要求，選用普通1/8或1/4W金屬膜電阻器。插頭用立體聲插頭。
