【導讀】一個簡單的脈寬調制電路。最直接的方法可能是放一個具有方波輸出的振蕩器,再用一個積分器為比較器提供一個三角波形,其控制輸入用于脈沖寬度,如圖1所示。雖然該電路工作正常,但今天介紹的是如何使用輸入作為輸出以節省一個運算放大器。

不要低估輸入作為輸出的力量,這個方法幫你節省一個運算放大器

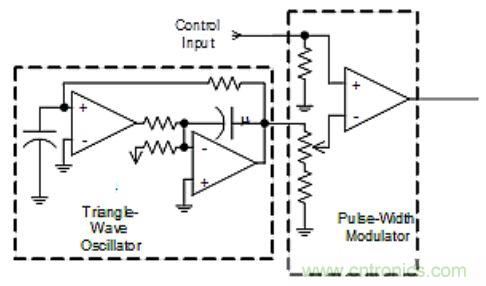

圖1:實現脈寬調制器的一種方法

您可以使用經典的運放(或比較器)張弛振蕩器來節省其中一個運放,訣竅是用振蕩器電容器的信號作為三角波的源。

必須注意,對于電容器大振幅,波形更具指數性而非線性。隨著電容器擺動減小,線性隨之改善,一般來說,如果電容器擺幅比放大器或比較器輸出低一個數量級,就具有相當好的線性。降低的電平是選擇正反饋值的結果,其在輸入處提供約十分之一輸出的轉換電平。但是這篇文章的重點是要介紹一個概念,就是把電路通常的輸入作為輸出,因為它提供所需的波形。這個概念如圖2所示。

不要低估輸入作為輸出的力量,這個方法幫你節省一個運算放大器

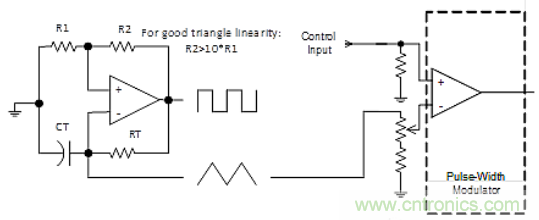

圖2:用輸入作為輸出為占空比比較器提供三角波

如果需要正弦波,也可以利用將輸入作為輸出這一技巧。這時,請使用經典的相移振蕩器,它總是在高通相移網絡中出現:

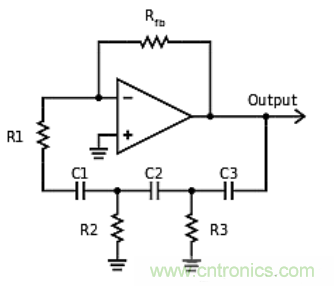

不要低估輸入作為輸出的力量,這個方法幫你節省一個運算放大器
圖3:相移振蕩器最常見于高通反饋網絡

使用低通網絡可獲得正弦波。輸出仍然是一個方波,但電路的輸入是一個相當不錯的方波。因為低失真它不是最先進的電路,但它確實很干凈。

圖4示出了用于產生正弦波的相移振蕩器原理圖和仿真。

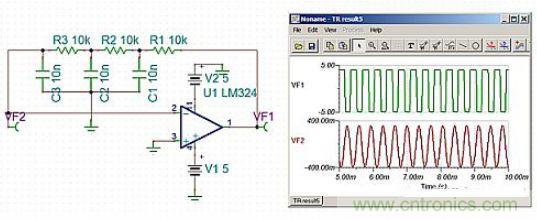

不要低估輸入作為輸出的力量,這個方法幫你節省一個運算放大器
圖4:在相移振蕩器上使用低通網絡可在反相輸入端提供相當漂亮的正弦波信號
